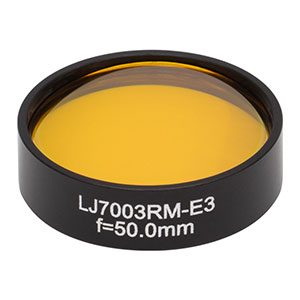

Thorlabs索雷博 LJ7003RM-E3 平凸圆形柱面透镜
特性
- 硒化锌(ZnSe)材料，镀7 - 12 µm增透膜
- 安装在刻有焦距的Ø1英寸外壳内
- 焦距为25.4或50.0 mm
- 设计波长为10.6 µm，用于二氧化碳激光器
- 将准直光聚焦到一条线上
- 在圆光与椭圆光之间转换
Thorlabs已安装圆形柱面透镜沿单轴聚焦或准直光线。该页面销售的透镜都是使用在整个中红外区域都有高透射率的硒化锌基底制造，如曲线标签所示。它们的焦距长度为25.4 mm或50 mm，两面镀有宽带增透膜。此增透膜在7 - 12 µm波长范围内单个表面的平均反射率小于1.0%，绝对反射率小于2.0%。
不同于典型的长方形外壳安装的柱透镜，这类柱透镜封装在圆形黑色阳极氧化铝质外壳中，见页面上方的图示。每个外壳都刻有产品编号和焦距；外壳可以通过卡环或固定螺丝固定到光学元件安装座、旋转安装座以及Ø1英寸透镜套筒。因为他们只能在一维聚焦光线，所以组成一对能够变形图像或者校正散光。这个属性在中红外量子级联激光器(QCL)中尤其有用，因为它们输出光线在平行和垂直的方向上有非常不同的发散角。
未镀膜的硒化锌在600 nm - 16 µm透射，可理想应用于红外波段。由于它在可见光谱的红色部分的宽传输带及低吸收率，硒化锌一般用于与二氧化碳激光器结合使用的光学系统中，运行在(便宜的氦氖准直激光器可得到)10.6 µm波段下。它也经常用于热成像系统中。与锗和硅不同，硒化锌传输可见光，因此允许视觉光学准直，然而，它质地非常软，易被刮伤。硒化锌在10.6 µm波长时折射率为2.4。关于硒化锌的额外详细信息，请查看光学基底页面。
处理光学元件时，每个人都应该戴上手套。这一点尤其是当处理硒化锌材料时需要警惕，因为它是一种有害物质。为了您的安全，请遵循所有恰当的预防措施，包括在处理这些镜片时戴手套，并在结束后彻底洗手。由于硒化锌本身的低硬度，处理时需要额外谨慎细心。点击这里下载ZnSe物料安全数据的PDF文件。
为了将引入的球差最小化，光源应在穿过透镜时逐渐弯曲。因此当用平凸透镜聚焦准直光束时，准直光束的入射面应为透镜的曲面。相似的，当准直点光源时，发散的光束应该从透镜的平面入射。
| Common Specificationsa | ||
|---|---|---|
| Substrate | Zinc Selenide (ZnSe)b | |
| Design Wavelength | 10.6 µm | |
| AR Coating Range | 7 - 12 µm | |
| Reflectancec | Ravg < 1.0%, Rabs < 2.0% | |
| Transmissionc | Tavg > 97%, Tabs > 92% | |
| Focal Length Tolerance | ±1% | |
| Surface Quality | 60-40 Scratch-Dig | |
| Centration | < 5 arcmin | |
| Surface Flatnessd (Plano Side) | < λ/2 | |
| Cylindrical Surface Powerd (Convex Side) | < 3λ/2 | |
| Damage Threshold | CW | 1000 W/cm (10.6 µm, Ø0.138 mm) |
| Pulsed | 5 J/cm2 (10.6 µm, 100 ns, 1 Hz, Ø0.478 mm) | |
- 具体产品规格请看下表。
- 点击链接查看ZnSe基底的详细规格。
- 针对正入射下指定镀膜适用的波长范围。
- 设计波长下
- 光圈数(surface power)类似于平面光学元件的表面平整度，它是球面光学元件的表面相对于已校准的基准量规的偏差度。此规格也常被称为曲面拟合。
Click to Enlarge
Click for Raw Data
E3 AR膜的反射率与波长的关系图。这种膜在7 - 12 μm波长范围内的平均反射率< 1%，绝对反射率< 2%，如图中的蓝色阴影区域所示。请注意，此波段之外的反射率是典型值，因产品批次不同可能有所差异；波段之外的反射率波动或斜坡区域尤其如此。
Click to Enlarge
Click for Raw Data
0° AO下，5 mm厚镀E3膜的硒化锌基底典型透过率测量值。下方的光学元件在7 - 12 μm波长范围内的平均透过率>97%，绝对透过率>92%，如图中的蓝色阴影区域所示。请注意，此波段之外的透过率是典型值，因产品批次不同可能有所差异；波段之外的透过率波动或斜坡区域尤其如此。
Click to Enlarge
Click for Raw Data
以下所有透镜都镀有E3 AR膜，提供此曲线图是为了便于与5 mm厚未镀膜硒化锌基底的性能比较。透过率在正入射的条件下测得。
平凸柱面透镜，硒化锌(ZnSe)，Ø1英寸
| Item # | Housing Diameter | AR-Coating Range | Focal Lengtha,b | Back Focal Lengtha,b | Clear Aperture | Working Distancea,b | Housing Thicknessa | Center Thicknessa | Radius of Curvaturea | Focal Shift | Reference Drawing |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LJ7926RM-E3 | Ø1" | 7 - 12 µm | 25.4 mm | 22.1 mm | >21 mm | 20.8 mm | 10.2 mm | 8.0 mm | 35.6 mm |  Raw Data |  |
| LJ7003RM-E3 | 50.0 mm | 47.9 mm | >21 mm | 46.6 mm | 7.0 mm | 5.0 mm | 70.1 mm |  Raw Data |

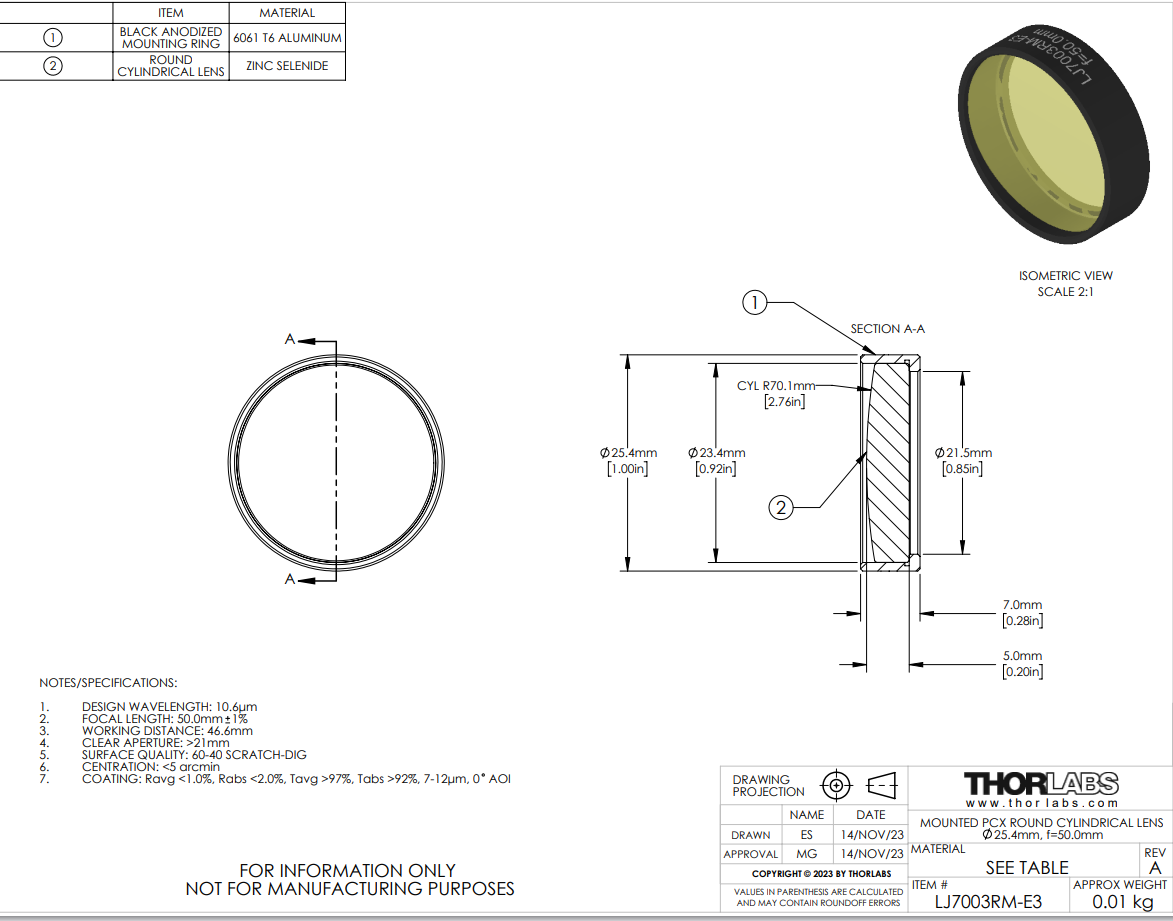

- 这些数值在参考绘图中有定义
- 这些数值指定在10.6 µm的设计波长下。焦距偏移的一列包含波长和焦距的关系。
