Thorlabs索雷博 LMU-20X-UVB MicroSpot®紫外聚焦物镜

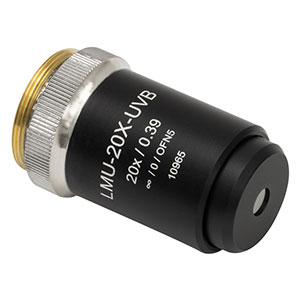

Thorlabs索雷博   LMU-20X-UVB   MicroSpot®紫外聚焦物镜

 放大

Click to EnlargeClick Here for Raw Data
图G2.1：带UVB或NUV AR膜的MicroSpot消色差物镜的轴向焦移。

• 增透膜，用于240 - 360 nm或325 - 500 nm
• 放大倍率5X、20X或40X
• 衍射极限性能，用于光束直径≤通光孔径的70%
• 数值孔径从0.12至0.49
• RMS(0.800"-36)外螺纹，深3.8 mm

这些5X、20X和40X物镜经过色差校正，以最大程度地减少增透膜波长范围上的轴向焦移。光束直径≤每个物镜通光孔径的70%时，可以实现衍射极限性能。这些物镜适用于聚焦或收集多色光，因此非常适合光谱测定、晶圆检测或手术激光应用。不过，其小视场限制了它们在成像应用中的性能。

RMS(0.800"-36)外螺纹使得物镜可通过HCS013 RMS安装座安装到我们的光纤耦合系统或任一挠性位移台。另外，这些物镜通过SM1A3转接件也可以轻松安装到笼式系统、透镜套筒或其他兼容SM1的光机械件中。物镜盒(OC2RMS盒盖和OC22盒身)和铝盖(RMSCP1)可单独购买。

Table G2.2  Specifications
Item #	AR Coating Range	Ma	WD	EFL	PFL	NA	EPb	Spot Sizec	OFN	Typical Transmission	Max Reflectance per Surfaced	Pulsed Damage Threshold	Design Tube Lens Focal Lengthe
LMU-5X-UVB	240 - 360 nm	5X	37.3 mm	39.8 mm	63.7 mm	0.12	9.9 mm	3 µm	18	Raw Data	< 1.5% (240 - 360 nm)	5.0 J/cm2 (355 nm, 10 ns, 20 Hz, Ø0.342 mm)	200 mm
LMU-5X-NUV	325 - 500 nm	5X	37.5 mm	39.9 mm	63.8 mm	0.12	9.9 mm	4 µm	18	Raw Data	< 1.0% (325 - 500 nm)	3.0 J/cm2 (355 nm, 6.6 ns, 20 Hz, Ø0.206 mm)
LMU-20X-UVB	240 - 360 nm	20X	4.1 mm	9.9 mm	39.1 mm	0.39	8.0 mm	1 µm	5	Raw Data	< 1.5% (240 - 360 nm)	5.0 J/cm2 (355 nm, 10 ns, 20 Hz, Ø0.342 mm)
LMU-20X-NUV	325 - 500 nm	20X	4.1 mm	10.1 mm	39.1 mm	0.38	8.0 mm	1 µm	5	Raw Data	< 1.0% (325 - 500 nm)	3.0 J/cm2 (355 nm, 6.6 ns, 20 Hz, Ø0.206 mm)
LMU-40X-UVB	240 - 360 nm	40X	0.8 mm	5.2 mm	34.4 mm	0.49	5.1 mm	1 µm	10	Raw Data	< 1.5% (240 - 360 nm)	5.0 J/cm2 (355 nm, 10 ns, 20 Hz, Ø0.342 mm)
LMU-40X-NUV	325 - 500 nm	40X	0.8 mm	5.3 mm	34.5 mm	0.47	5.1 mm	1 µm	10	Raw Data	< 1.0% (325 - 500 nm)	3.0 J/cm2 (355 nm, 6.6 ns, 20 Hz, Ø0.206 mm)

• 与焦距为200 mm的套筒透镜一起使用时
• 入瞳直径(EP)在物镜后孔径处定义。
• 理论光斑尺寸由λ = 360 nm 处的(1.83*λ)/(2*NA)确定。假设高斯输入光束(其轮廓在1/e²直径处截断)充满EP。
• 不建议在增透膜范围之外使用这些物镜，因为表面反射可能会造成重影，并且会明显降低光学元件的总透射率。
• 有关套筒透镜和物镜的兼容性信息，请看放大率&视场标签。

M = 放大倍率
WD = 工作距离
EFL = 有效焦距

PFL = 齐焦长度
NA = 数值孔径
EP = 入射孔径

OFN = 光场数
