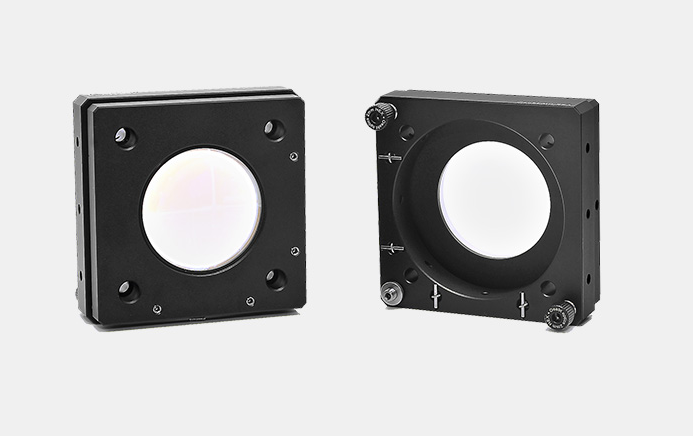

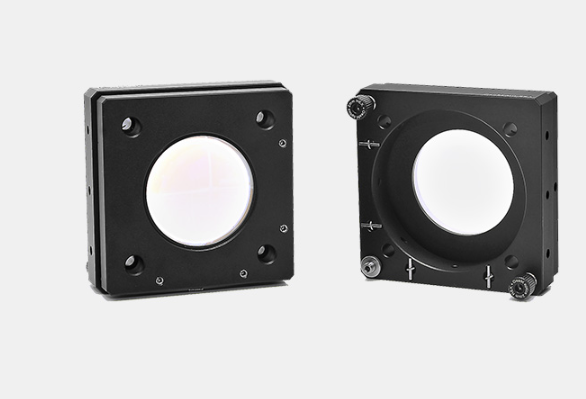

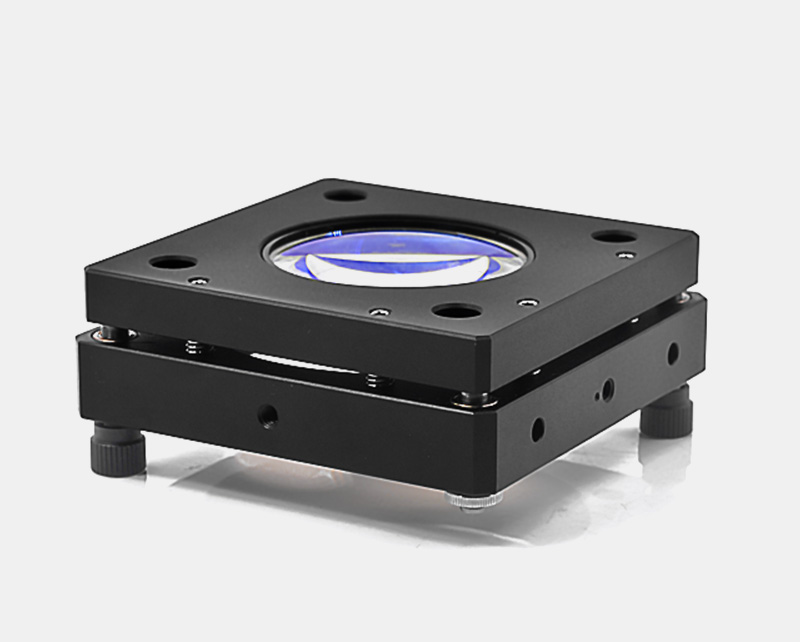

Oeabt 基座光学 MC-S2 60mm笼式调整镜架

Oeabt    基座光学     MC-S2     60mm笼式调整镜架

产品说明

• 兼容Ø2英寸（Ø50.8mm）的光学元件安装在光轴上，兼容60mm笼式系统；

• 提供±3°俯仰倾斜调节范围；

• 通孔用于安装Ø6mm笼杆；

• 三侧面的M4螺纹孔可安装接杆；

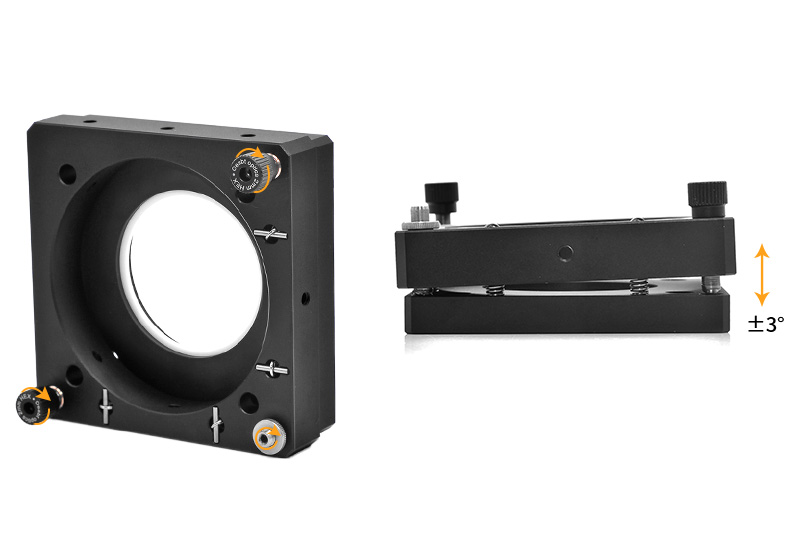

调整架可为光学元件提供±3°的俯仰和倾斜调节。俯仰倾斜调节用三个100 TPI（ “TPI”：Threads per Inch，每英寸牙数）调节螺丝来致动，实现平滑、高分辨率的运动。这些调节器带锁定套环设计以及可拆卸的旋钮。

示意图

通用参数

MC-S2 笼式调整镜架【端口孔径:SM2螺纹】

• MC-S2是SM2(2.035"-40)螺纹,可兼容Ø2英寸,厚度不超过6.5mm的光学元件；

• 兼容Ø2英寸（Ø50.8mm）的光学元件安装在光轴上，兼容60mm笼式系统；

• 提供±3°俯仰倾斜调节范围；

• 三侧面的M4螺纹可安装接杆；

MC-S2是SM2（2.035"-40）螺纹，包括1个SM2卡环和1个Ø2英寸垫圈来固定光学元件。MC-S2能够安装较薄的光学元件(厚度不超过6.5mm)，可为光学元件提供±3°的俯仰和倾斜调节。
