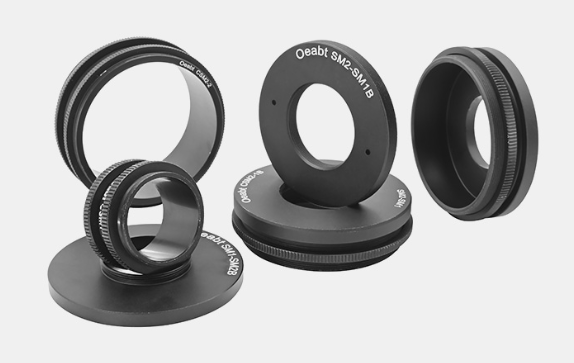

Oeabt 基座光学 CSM1-1-12 透镜套管连接件
产品说明
• 螺纹连接件，应用于套管套筒与其它光机组件的连接；
• 连接件带有SM1（1.035"-40）和SM2（2.035"-40）螺纹；
• 可优化附接到其上的组件的位置和角度；
• CSM系列转接件附带锁定环，使得在完成调节后可固定附接上的组件；
• SM1-SMB2和SM2-SM1B适合较为紧凑的安装，无锁紧环；
透镜套管转接件的外螺纹设计用于SM1或SM2内螺纹组件之间的连接。
| 型号 | 规格 | 螺纹类型 | 重量 | |
| CSM1-1-12 | Ø31.7*19.4mm | 【外】SM1，L=3.5mm | 【外】SM1，L=12mm | 10.0g |
| CSM2-1 | Ø56.0*18.0mm | 【外】SM2，L=3mm | 【外】SM1，L=10.3mm | 25.0g |
| CSM2-1B | Ø56.0*14.8mm | 【外】SM2，L=10.3mm | 【内】SM1，L=3.1mm | 30.0g |
| CSM2-2 | Ø56.0*23.9mm | 【外】SM2，L=3mm | 【内】SM2，L=17.9mm | 29.5g |
| SM1-SM2B | Ø55.9*7.4mm | 【外】SM1，L=3mm | 【内】SM2，L=2.5mm | 7.1g |
| SM2-SM1B | Ø51.7*5.1mm | 【外】SM2，L=5.1mm | 【内】SM1，L=5.1mm | 28.3g |
示意图
通用参数
CSM1-1-12 透镜套管连接件
• 公螺纹连接件，应用于套管套筒与其它光机组件的连接；
• 连接件带有SM1（1.035"-40）外螺纹；
• 可优化与之相连接的组件的位置和角度；
• 附带1个锁定环，使得在完成调节后可固定附接上的组件；
CSM1-1-12是SM1两头公螺纹连接件，用于连接两个SM1(1.035"-40)内螺纹组件。它一端3.5mm一端12mm，总长度19.4mm。
