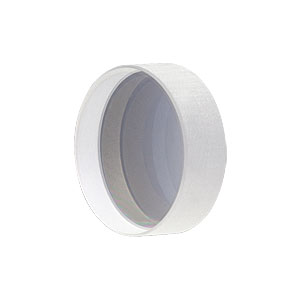

Thorlabs索雷博 LC4413-UV 紫外熔融石英平凹球面透镜
特性
- 四种不同直径可供选择：6毫米，8毫米，1/2英寸和1英寸
- 紫外增透膜波长范围：245 – 400纳米
- 可选焦距范围：-10.0至-200.0毫米
- 材质：紫外级熔融石英
- 形成虚像
Thorlabs紫外级熔融石英平凹透镜双面镀有紫外增透膜(波长范围245 – 400纳米)。紫外级熔融石英在深紫外具有很高的透过率，并且几乎不产生激光诱导荧光(测量波长193纳米)，这使它成为从紫外到近红外应用的理想选择。另外，与N-BK7相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数。
这些平凹透镜上附加的紫外增透膜，特别适用于具有多个光学元件的应用。由于入射光在每个未镀膜的基底表面的反射率大约为4％，使用紫外增透膜可提高透过率。在低亮度的应用中这一点尤为重要，它防止多重反射引起的不良效应(如重影)。
平凹透镜具有负焦距，这使它应用范围很广泛。它们常常用来发散准直的入射光束。在这种情况下，准直光束应该入射到曲面上，以最大程度地减小球面像差。平凹透镜能成虚像，因此常用作伽利略扩束系统中的入射光学元件；这种透镜具有理想的发散性，然后使用胶合透镜重新准直光束。在光学系统中，研究人员常小心的选择光学元件，使正透镜和负透镜引入的像差刚好抵消。还有人会用成对的透镜来增加会聚透镜的有效焦距。
当决定使用平凹透镜还是双凹透镜来发散入射光时，如果绝对放大率小于0.2或者大于5时，最好选用平凹透镜；如果介于这两个值之间，我们更倾向于选择双凹透镜。
Thorlabs提供尺寸范围为Ø6毫米到Ø1英寸的平凹透镜。每个尺寸都与大多数Thorlabs透镜安装座兼容，详细信息请参阅安装选项标签。
| Plano-Concave Lens Selection Guide | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Unmounted N-BK7 |
| ||||||||||||
| Mounted N-BK7 |
| ||||||||||||
| N-SF11 |
| ||||||||||||
| UV Fused Silica |
| ||||||||||||
| CaF2 |
| ||||||||||||
| ZnSe |
| ||||||||||||
也可以定制镀膜。
| Common Specifications | |
|---|---|
| Lens Shape | Plano / Concave |
| Substrate Material | UV-Grade Fused Silica |
| AR Coating Rangea | 245 - 400 nm |
| Reflectivity Over Coating Range (AOI = 0°) | Ravg < 0.5% |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Damage Thresholdb | 5 J/cm2 (355 nm, 10 ns, 10 Hz, Ø0.350 mm) |
| Diameters Available | 6 mm, 8 mm, 1/2", or 1" |
| Diameter Tolerance | +0.00 mm / -0.10 mm |
| Design Wavelength | 588 nm |
| Index of Refraction (@ Design λ) | 1.458 |
| Surface Quality | 40-20 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2c |
| Spherical Surface Powerd (Concave Side) | 3λ/2c |
| Surface Irregularity (Peak to Valley) | λ/4c |
| Centration | ≤3 arcmin |
| Focal Length Tolerance | ±1% |
- 这些透镜也提供未镀膜版本和镀增透膜版本。请在平凹透镜选择指南表查看完整选项。
- 受到增透膜限制。
- λ = 633 nm
- 类似于平面光学元件的表面平整度，球面光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
Click to Enlarge
点击这里下载原始数据
上图是入射光垂直入射到镀有紫外增透膜的紫外熔融石英基底表面的反射率曲线。蓝色阴影区域表示最佳性能所在的波长范围为245 - 400 nm。
Click to Enlarge
点击这里下载原始数据
上面是入射光垂直入射到10 mm 厚未镀膜紫外熔融石英样品的透过率曲线。请注意这是实际测量的透过率结果，包含了表面反射。
