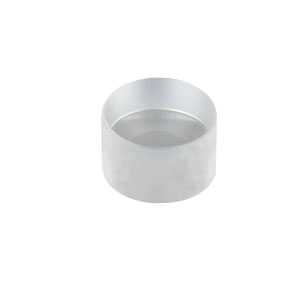

Thorlabs索雷博 LD4148-UV 紫外熔融石英双凹球面透镜
特性
- 四种不同直径可供选择：6 mm、9 mm、1/2英寸和1英寸
- 紫外增透膜波长范围：245 - 400 nm
- 可选焦距范围：-6.0至-100.3 mm
- 材质：紫外级熔融石英
Thorlabs紫外级熔融石英双凹透镜有两种：未镀膜和双面镀有紫外增透膜(波长范围245 - 400 nm)的版本。 与天然石英相比，紫外级熔融石英具有更高的深紫外光透过率，极低的激光诱导荧光，这使它成为从紫外到近红外应用的理想选择。此外，与N-BK7相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数。
这些双凹透镜上附加的紫外增透膜，特别适用于具有多个光学元件的应用。入射光在每个未镀膜的基底表面的反射率大约为4％，因此使用紫外增透膜可提高透过率。在低亮度的应用中这一点尤为重要，它防止多重反射引起的不良效应(如重像)。
双凹透镜具有负焦距，这使它应用范围很广泛。双凹透镜常用来增大会聚光束的发散角。在光学系统中，研究人员常小心的选择光学元件，使正透镜和负透镜引入的像差刚好抵消。还有人会用成对的透镜来增加会聚透镜的有效焦距。
当决定使用平凹透镜还是双凹透镜来发散入射光时，如果绝对共轭比(物距除以相距)接近1，我们一般会更喜欢选择双凹透镜。当想要的绝对放大率小于0.2或者大于5时，我们更倾向于选择平凹透镜。
Thorlabs提供尺寸范围从Ø6 mm到Ø1英寸的双凹透镜。每个尺寸都与很多Thorlabs透镜安装座兼容。具体信息请参阅安装选项标签。
| Common Specifications | |
|---|---|
| Lens Shape | Concave/Concave |
| Substrate Material | UV-Fused Silicaa |
| AR Coating Rangeb | 245 - 400 nm |
| Reflectance Over Coating Range (AOI = 0°) | Ravg < 0.5% |
| Diameters Available | 6 mm, 9 mm, 1/2", or 1" |
| Diameter Tolerance | +0.00 mm / -0.10 mm |
| Focal Length Tolerance | ±1% |
| Damage Threshold | 5 J/cm2 (355 nm, 10 ns, 10 Hz, Ø0.350 mm) |
| Index of Refraction (@ Design λ) | 1.458 |
| Design Wavelength | 588 nm |
| Surface Quality | 40-20 Scratch-Dig |
| Spherical Surface Power | 3 Fringes |
| Spherical Surface Irregularity (Peak to Valley) | λ/4c |
| Centration | ≤3 arcmin |
- 点击链接查看详细的基底规格
- 这些透镜也有未镀膜的版本。
- λ = 633 nm
Click to EnlargeClick Here for Raw Data
上图为10 mm厚、未镀膜的紫外熔融石英样品表面上垂直入射光时的透过率曲线。请注意，这是测量的透过率，包含了表面反射。
Click to EnlargeClick Here for Raw Data
上图为将增透膜沉积在紫外熔融石英基板上，再在其表面垂直入射光时的反射率曲线。蓝色阴影区域表示最佳性能的指定波长范围，245 - 400 nm。
