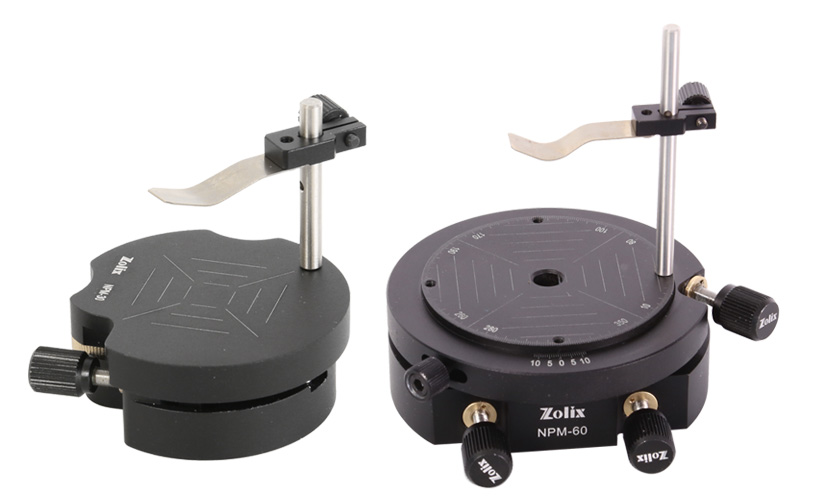

zolix卓立汉光 NPM-60 三维棱镜调整架
NPM系列三维棱镜调整架
NPM系列三维棱镜调整架说明：
NPM 系列是卓立汉光开发的用于装夹各类棱镜的专用调整架，是卓立汉光“N系列”调整架中的一个系列产品。
NPM系列三维棱镜调整架特点：
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 先进结构：
①独特的侧方调节结构，可同时提供俯仰、偏摆、旋转三维调整，不易遮挡光路
②高度可调的弹性机构可靠地固定各类棱镜、立方体
③台面中心带有十字刻线，定位方便
• 高灵敏度：采用3个0.25mm螺距的超细牙螺纹副进行三维调节，保证了产品的高灵敏度
NPM系列三维棱镜调整架选型表：
| 型号 | NPM-30 | NPM-60 | |
| *大装卡高度(mm) | 30 | 60 | |
| 台面尺寸(mm) | φ62 | φ70 | |
| 调整角度 | 俯仰(°) | ±3 | |
| 偏摆(°) | ±3 | ||
| 旋转(°) | ±5 | 粗调360，精调±5 | |
| *大安装高度(mm) | MAX30 | MAX60 | |
螺纹副旋转一周 调整角度 | 俯仰(°) | ≈0.76 | ≈0.39 |
| 偏摆(°) | ≈0.76 | ≈0.45 | |
| 旋转(°) | ≈0.82 | ≈0.57 | |
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | ||
| 总体高度(mm) | 65 | 109 | |
| 安装孔 | M6 | M6，4个M4 | |
| 自重(g) | 180 | 475 | |
