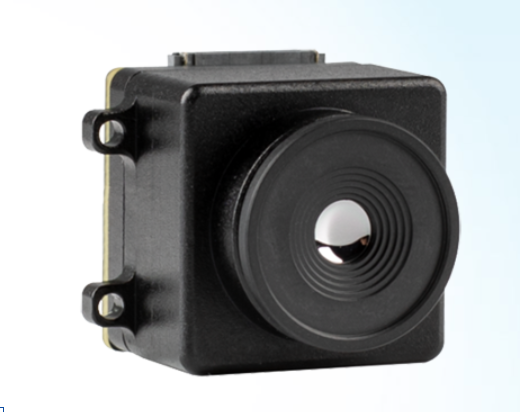

Dali technology 大立科技 TF25A 热像仪机芯模组

项       目

技术参数

TF25A

探测器
性   能

探测器类型

非制冷氧化钒(VOx)探测器

像 素

256×192

像元间距

12μm

噪声等效温差

≤50mK@F1，300K，60Hz

帧 频

≤25Hz

波长范围

8～14μm

镜头

无热化免调焦镜头

2.1mm

3.2mm

6.0mm

视场角

90.6°× 65.4°

50°× 38°

29.8°× 22.3°

测温功能

测温范围

-20℃～+150℃、+25℃～+550℃

测温精度（室温）

±2℃或读数的±2%（取大值）

测温矫正

支持测温距离、发射率调节

测温数据输出

256×192 温度数据或
     256×192 灰度数据

测温方式

全幅测温

电源系统

工作电压

5V±0.1V

功耗

≤0.6W

接口

输出接口

USB

控制接口

USB

二次开发

包含数据接收、发送、解析，距离补偿和测温二次标定，以及滤波、自动增益、伪彩控制

环境参数

工作温度

-15℃～50℃

存储温度

-40℃～+70℃

物理特性

安装接口

通过结构件上四个φ2.3mm 通孔安装

整体尺寸

W20mm×H20mm×D17.5mm（不含镜头）
