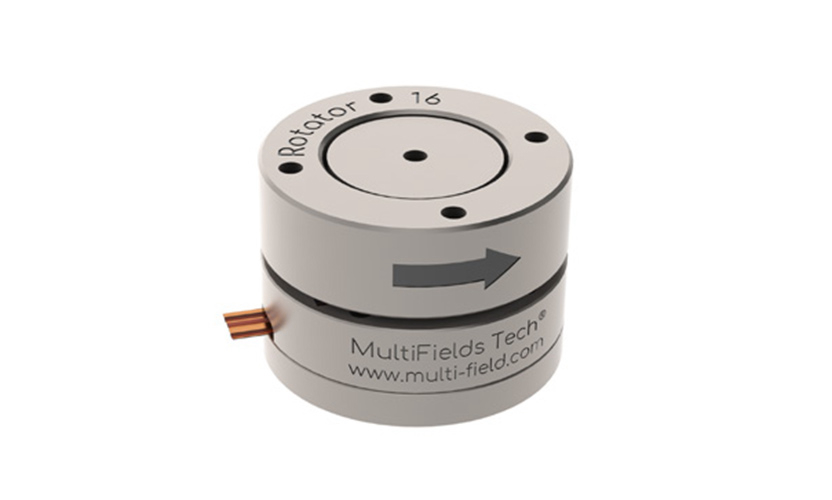

zolix卓立汉光 Rotator16 旋转台
特点：
• 紧凑设计, 最小台面直径仅16mm
• 超高真空 & 超低温兼容: 2 E-11 mbar & 30 mK
• 无磁材料（纯 Ti & BeCu），最高兼容 18 Tesla 磁场
• 超高负载 & 超高推力, 最高500g&2.5Ncm
• 大行程: 360 ° endless
• 闭环控制，内置位置传感器， 最小位置分辨率10

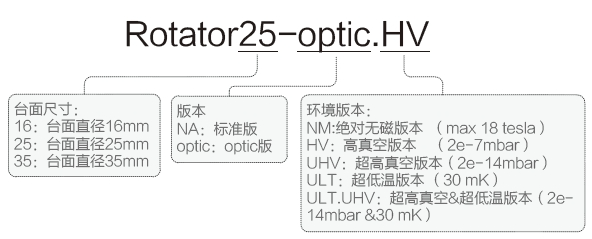

命名规则
极低温线性压电旋转台Rotatorxx-(optic)选型表
型号 | Rotator16 | Rotator25 | Rotator25-optic | Rotator35 |
工作环境 | 默认: 1.4 K ~ 400 K; 2e-7 mbar; 18 Tesla 可选1 - .ULT, 最低工作温度 30 mK; 可选2 - .UHV, 最高真空环境 2E-11 mbar; | |||
外形尺寸（mm） | Dia 16×15.6 | 25×25×14.5 | 30×23×14.5 | 35×35×16.5 |
行程（mm） | 360 ° endless | 360 ° endless | ||
最高负载（g） | 100 | 250 | 250 | 500 |
最高推力（Ncm） | 0.4 | 1.5 | 1.5 | 2.5 |
最高速率@300 K （mm/s） | 10 °/s | 3 °/s | 3 °/s | 10 °/s |
位置传感 | Resistive Sensor | Resistive Sensor | ||
传感量程（mm） | 270 ° | 320 ° | 320 ° | |
传感器分辨率（nm） | 10 m° | 10 m° | ||
传感器重复精度（µm） | 50 m° | 50 m° | ||
驱动电压 | Max. 200 V | Max. 200 V | ||
电学插针 | Drive - 2 pins Sensor - 3 pins | Drive - 2 pins Sensor - 3 pins | Drive - 2 pins Sensor - 3 pins | |
重量（g） | 10 g | 24 g | 24 g | 45 g |
注：主体材质-ULT和UHULT 版本为 BeCu，其余PureT；线缆材质-碳青双绞线，长20m；
针脚材质- UHV版本为Peek，BeCu，其余为玻璃纤维填充；

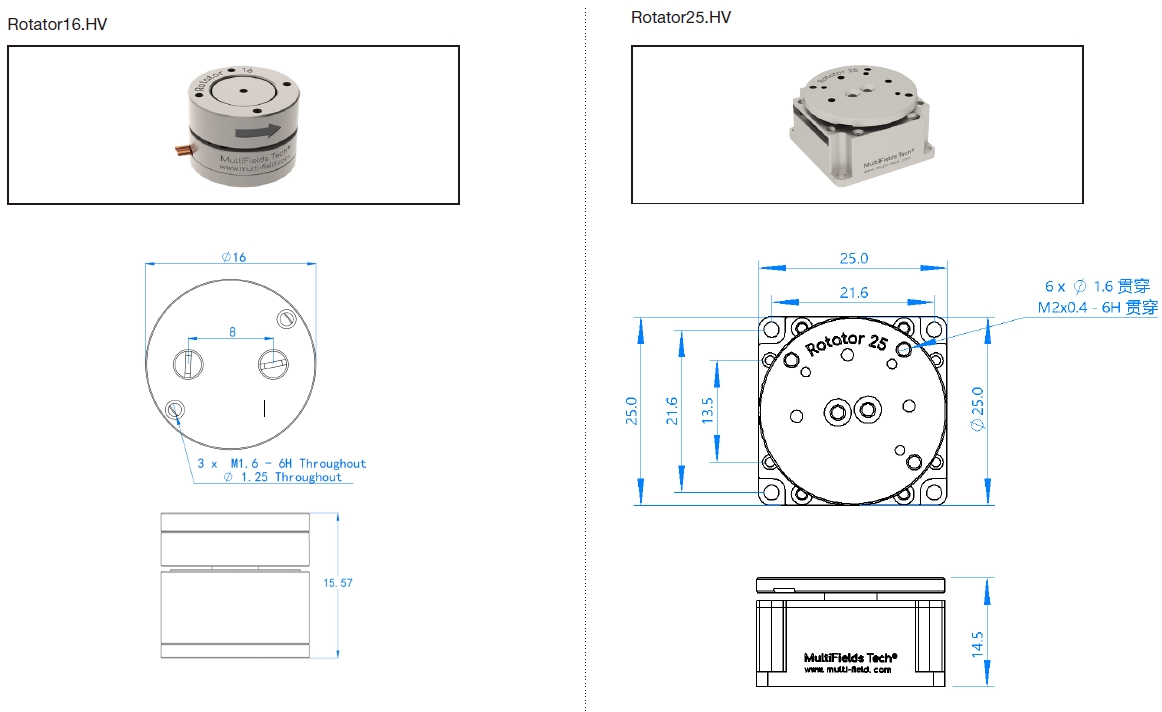

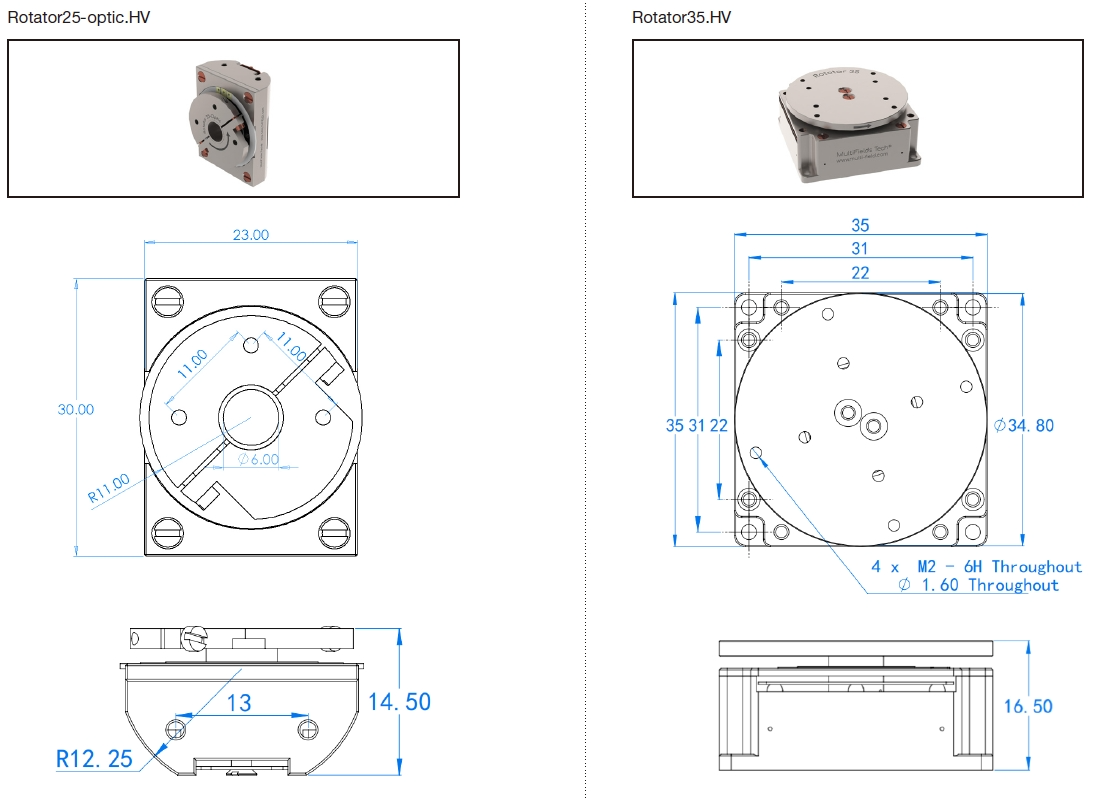

极低温线性压电旋转台Rotatorxx-(optic)尺寸图：
