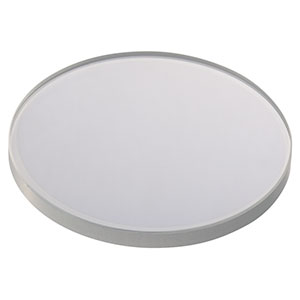

Thorlabs索雷博 LE4329-UV 正弯月透镜

LE4329-UV - 正弯月透镜，紫外熔融石英，Ø1英寸，f=300.0 mm，增透膜：245-400 nm

详情

特性

两种不同直径可供选择：Ø1英寸和Ø2英寸
紫外增透膜波长范围：245 – 400 nm
可选焦距范围：100.0 - 1000.0 mm
使用紫外级熔融石英制造
球面表面折光度：三条纹
球面平整度：λ/4

Thorlabs的紫外级熔融石英正弯月透镜有两种：未镀膜的和双面镀有紫外增透膜（波长范围245 – 400纳米）。与N-BK7相比，紫外级熔融石英具有更高的深紫外光（低至185纳米）透过率、更好的均匀性和更低的热膨胀系数。此外，紫外级熔融石英几乎不会产生激光诱导荧光（测量波长193纳米）。这使它成为从紫外到近红外应用的理想选择。

这些正弯月透镜上额外的紫外增透膜特别适用于具有多个光学元件的应用。入射光在每个未镀膜的基底表面的反射率大约为4％，因此使用紫外增透膜可提高透过率。在低光应用中这一点尤为重要，它防止多重反射引起的不良效应（如鬼线）。

正弯月（凸-凹）透镜的中间比边缘厚，引起光线会聚，该透镜是为最大限度的减少三阶球差而设计。如上图所示，当用于聚焦准直光束时，透镜的凸侧应朝向光源，这样可以使球差最小化。它们常与其它透镜一起使用，可以减小焦距，从而增加数值孔径（NA）。由于正弯月透镜的凹面曲率大于凸面的半径，因此可以成实像。

Thorlabs提供Ø1英寸和Ø2英寸的负弯月透镜。每个尺寸都与很多Thorlabs透镜安装座兼容。具体信息请参阅安装选项标签。

Type	UV Coated^a
Lens Shape	Positive Meniscus
Diameters Available	1" or 2"
Diameter Tolerance	+0.00 mm / -0.10 mm
Substrate Material	UV-Grade Fused Silica^b
AR Coating Range	245 - 400 nm
Damage Threshold	5 J/cm² (355 nm, 10 ns, 10 Hz, Ø0.350 mm)
Reflectivity Over Coating Range (AOI = 0°)	R_avg < 0.5%
Transmission	T_Internal ≥ 88%/cm @ 185 nm
Focal Length Tolerance	±1%
Surface Quality	40-20 Scratch-Dig
Design Wavelength	588 nm
Index of Refraction (@ Design λ)	1.458
Centration	≤3 arcmin
