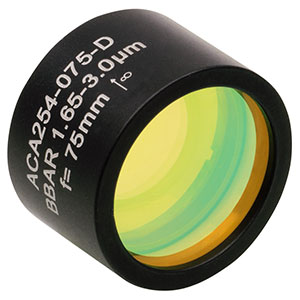

Thorlabs索雷博 ACA254-075-D 红外空气间隔消色差双合透镜
特性
- 与单透镜相比，空气间隔双合透镜设计具有极佳的像差性能
- 增透膜范围：1.65 - 3.0 µm
- 设计将氟化钙（CaF2）基底与Infrasil 302基底结合
- 安装在刻有标识的Ø1英寸铝制外壳中
这些镀有增透膜的空气间隔消色差双合透镜在1.65 - 3.0 µm的范围内具有极佳的透射率（下方曲线图可以看到透射率）。它们具有两个镀有增透膜的透镜，其中一个为氟化钙基底，另一个为Infrasil 302基底。
本页上的每种消色差双合透镜都有三个设计波长：1.65 µm、2.3 µm和3.0 µm。通过优化用于这三种波长的设计，在1.65 - 3.0 µm的范围内可最大程度减少焦移，表现出极佳的轴上性能。请注意，光学胶会吸收红外光，所以这些双合透镜采用空气间隔设计。
Thorlabs的这种双合透镜预先安装在刻有标识的Ø1英寸外壳中，以方便将这种光学元件安装到其他设备。每个标识包括部件号、增透膜范围、焦距和一个箭头（准直点光源时指示光传播的方向），还有一个无穷大符号，表明透镜具有无限共轭比（即如果在离透镜平面一倍焦距的地方放一点发散光源，那么从曲面射出的光线会被准直）。
请注意：我们不建议自行拆开这些透镜，否则会影响其性能。
| Common Specifications | |
|---|---|
| Design Wavelengths | 1.65 µm, 2.3 µm, and 3.0 µm |
| Antireflection Coating | Ravg < 1.0% from 1.65 to 3.0 µm, 0° AOI |
| Clear Aperture | >Ø20 mm |
| Design RMS Wavefront Error | < λ/8 |
| Surface Quality | 40-20 Scratch-Dig |
| Focal Length Tolerance | ±1% at 2.3 µm |
| Substrate | CaF2 and Infrasil 302 |
| Housing Diameter | Ø1" (Ø25.4 mm) |
| Housing Diameter Tolerance | +0"/-0.002" (+0 mm/-0.05 mm) |
| Housing Length Tolerance | ±0.005" (±0.13 mm) |
Click to Enlarge
| Air-Spaced Doublets Selection Guide | |
|---|---|
| UV (245 - 400 nm) | |
| Visible (350 - 700 nm) | |
| NIR (650 - 1050 nm) | |
| D (1.65 - 3 µm) | |
| E (3 - 5 µm) | |
| Laser-Line (532 & 1064 nm) |
空气间隔消色差双合透镜，增透膜：1.65 - 3.0 µm
| Table G1.1 Specifications | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Item # | f (mm) | R1 (mm) | R2 (mm) | R3 (mm) | R4 (mm) | tc1a (mm) | tc2b (mm) | Air Gapc (mm) | L (mm) | WD (mm) | Reference Drawing |
| ACA254-075-D | 75 | 36.37 | -52.49 | -40.18 | -91.71 | 5.15 | 8.95 | 0.81 | 16.3 | 66.6 |  |
| ACA254-100-D | 100 | 55.58 | -55.58 | -46.35 | -101.22 | 5.04 | 6.00 | 0.69 | 13.6 | 93.7 | |
| ACA254-150-D | 150 | 82.83 | -82.83 | -66.82 | -147.72 | 4.00 | 4.00 | 2.15 | 13.6 | 142.0 | |
| ACA254-200-D | 200 | 110.99 | -110.99 | -108.78 | -317.74 | 4.00 | 4.34 | 2.01 | 13.6 | 191.0 | |
| ACA254-300-D | 300 | 166.93 | -166.93 | -249.60 | ∞ | 4.00 | 4.00 | 1.90 | 13.6 | 290.2 | |
- 参考绘图中左边透镜的中心厚度。
- 参考绘图中右边透镜的中心厚度。
- 两片透镜中心的空气间隔。
| Table G1.2 Specifications | |||||
|---|---|---|---|---|---|
| Item # | Transmission Plota | Focal Length Shift Plot | Left Lens Materialb | Right Lens Materialb | Image Space NA |
| ACA254-075-D |  |  | Calcium Fluoride | Infrasil 302 | 0.13 |
| ACA254-100-D |  | 0.10 | |||
| ACA254-150-D |  | 0.07 | |||
| ACA254-200-D |  | 0.05 | |||
| ACA254-300-D |  | 0.03 | |||
- 阴影部分代表透镜特定的镀膜范围。
- “左”和“右”表示参考绘图中透镜的位置，可点击表G1.1的图标打开参考绘图。
