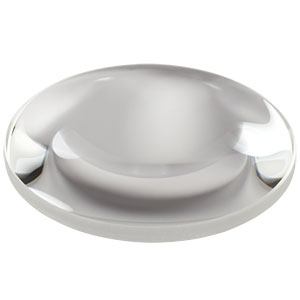

Thorlabs索雷博 LB1909 双凸透镜
特性
- 材料：N-BK7
- 波长范围：350 - 2000 nm(未镀膜)
- 可选尺寸：Ø6.0 mm、Ø9.0 mm、Ø1/2英寸、Ø1英寸和Ø2英寸
- 焦距范围：10.0 mm - 1.0 m
- 适用于多种有限成像应用
- 在整个可见光和近红外光区域有出色的透光率
Thorlabs未镀膜的N-BK7双凸透镜常用于许多有限成像应用中。这种类型的透镜最适合在以下情况下使用：物和像在透镜的两侧，且像距和物距的比值(共轭比)在0.2和5之间。这些透镜的焦距公式为f= (R1*R2)/((n-1)*(R2-R1))。
N-BK7可能是制作高品质的光学元件最常用的光学玻璃。当不需要紫外熔融石英的其他优势(即，在紫外区域有良好的透射率和较低的热膨胀系数)时，通常都选用这种光学玻璃。
虽然本页主要介绍我们未镀膜的双凸透镜，但是这些透镜也有双面镀增透膜(-A，-B或-C型膜)的版本，这些膜能减少每个表面的反射光。可以从表1.1中找到这些网页链接。关于镀膜的详细信息，请浏览曲线标签。
我们也提供了透镜套件，请点击这里浏览更多信息。
| Table 1.2 Bi-Convex Lens Selection Guide | |
|---|---|
| N-BK7 | Uncoated -B (650 - 1050 nm) |
| Mounted N-BK7 | Uncoated -B (650 - 1050 nm) |
| UV Fused Silica | Uncoated -C (1050 - 1700 nm) |
| CaF2 | Uncoated -E1 (2 - 5 µm) |
| ZnSe | -E3 (7 - 12 µm) |
也可以定制镀膜。
| Table 1.1 N-BK7 Bi-Convex Spherical Singlets | |
|---|---|
| Lens Shape | Convex/Convex |
| Material | N-BK7 (Grade A)a |
| Wavelength Rangeb | 350 nm - 2.0 μm (Uncoated) |
| Design Wavelength | 587.6 nm |
| Index of Refraction | 1.517 (@ 587.6 nm) |
| Surface Quality | 40-20 Scratch-Dig |
| Surface Irregularityc | λ/4 |
| Spherical Surface Powerc | 3λ/2 |
| Abbe Number | Vd = 64.17 |
| Centration | ≤3 arcmin |
| Clear Aperture | >90% of Diameter |
| Diameter Tolerance | +0.0 mm / -0.1 mm |
| Focal Length Tolerance | ±1% |
- 点击链接查看详细的基底规格
- 也提供镀-A膜(350 - 700 nm)、-AB膜(400 - 1100 nm)、-B膜(650 - 1050 nm)，或-C膜(1050 - 1700 nm)的版本。
- λ = 633 nm
图2.1是N-BK7(符合RoHS标准形式的BK7)的透过率曲线。图中给出了10 mm厚未镀膜样品的总体透过率曲线，包含了表面反射。每种N- BK7双凸透镜都可定购未镀膜(下有售)或镀下列宽带增透膜之一的版本：350-700 nm(指定为-A膜)，650-1050 nm(指定为-B膜)或1050-1700 nm(指定为-C膜)。
这些高性能的多层增透膜，在指定波长范围内的平均反射率小于0.5%(每个表面)。这些增透膜是专为0°和30°之间的入射角(数值孔径0.5)而设计的。对于那些用于更大入射角度的光学元件，可以考虑订购专为45°入射角优化的定制薄膜；这些膜推荐用于25°到52°的入射角。图2.2所示为这个系列标准增透膜的性能与波长的函数关系。宽带膜的典型吸收为0.25％，这一点在反射率曲线中并未展现。
Click to Enlarge
Click Here for Raw Data
图2.1 上图为N-BK7(符合RoHS标准形式的BK7)的透过率曲线。图中给出了10 mm厚未镀膜样品的总体透过率曲线，包含了表面反射。
图2.2 Thorlabs标准宽带增透膜(8° AOI)
