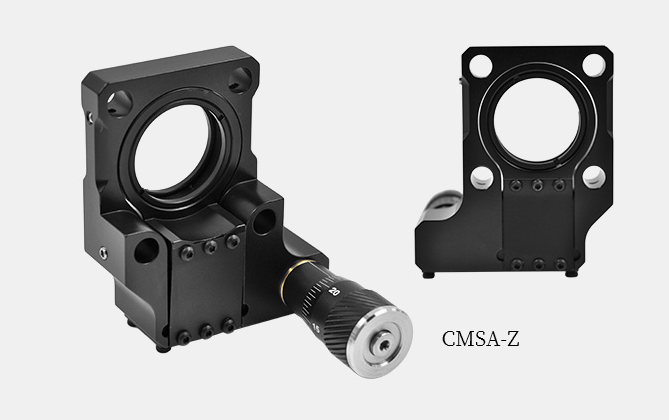

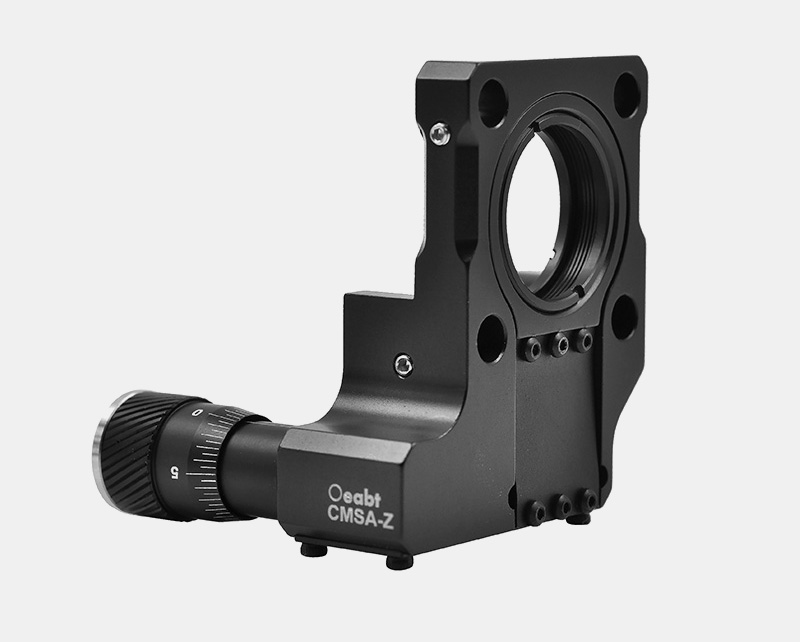

Oeabt 基座光学 CMSA-Z Z轴平移安装座

Oeabt    基座光学     CMSA-Z    Z轴平移安装座

产品说明

• 可安装最大厚度0.28英寸（7.1mm）Ø1英寸光学元件；

• 最大可调行程1.2mm，带标尺精密测微驱动器平移以5µm为分度,一圈0.25mm；

• 安装孔SM1螺纹(1.035"-40)兼容SM1螺纹透镜套管，附带1个SM1卡环；

• 采用SM1-RMS卡环转接件可安装物镜；

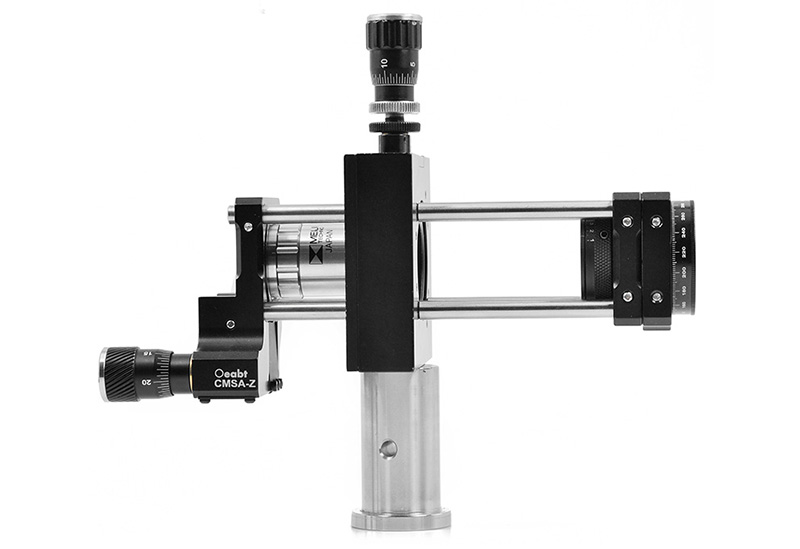

• 平移安装座在30mm笼式系统内提供可重复的Z轴行程；

Z轴平移安装座，可沿光轴精密定位光学组件。这些安装座可以直接安装Ø1英寸(25.4mm)光学元件，或者安装在带SM1(1.035"-40)外螺纹的透镜套管中的光学元件。在30mm笼式系统内提供可重复的Z轴行程，可在笼式系统内诸如光纤对准或空间滤波的应用中补偿对焦误差，或者用于需要沿光轴精密调节的应用。

示意图

通用参数

CMSA-Z Z轴平移安装座

• 可安装最大厚度7.1mmØ1英寸光学元件；

• 最大可调行程1.2mm带标尺精密测微驱动器平移以5µm为分度，一圈0.25mm；

• 安装孔SM1螺纹(1.035"-40)兼容SM1螺纹透镜套管，附带1个SM1卡环；

• 采用CSK2卡环转接件可安装物镜；

• 平移安装座在30mm笼式系统内提供可重复的Z轴行程；

Z轴平移安装座，可沿光轴精密定位光学组件。这些安装座可以直接安装Ø1英寸(25.4 mm)光学元件，或者安装在带SM1(1.035"-40)外螺纹的透镜套管中的光学元件。在30 mm笼式系统内提供可重复的Z轴行程，可在笼式系统内诸如光纤对准或空间滤波的应用中补偿对焦误差，或者用于需要沿光轴精密调节的应用。
