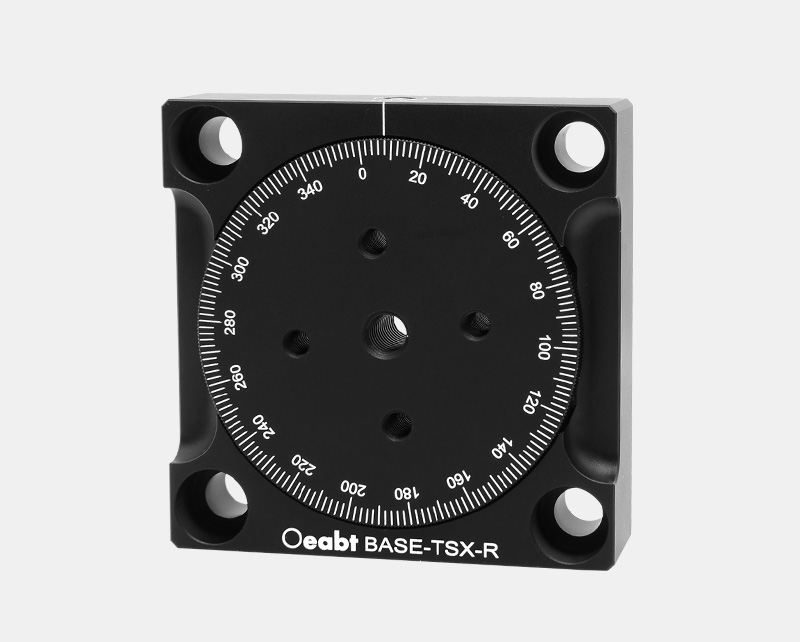

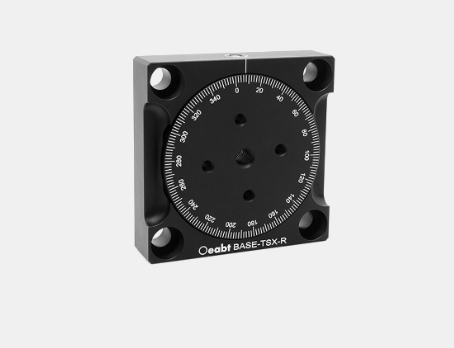

Oeabt 基座光学 BASE-TSX-R 360°旋转安装底座
产品说明
• 可连续旋转360°；
• 激光刻度增量为2°，且有对准线；
• 安装平台高度：16.1mm；
• 紧定机制，可通过侧面的螺丝锁定位置；
旋转底座具有可以连续旋转360°的台面，非常适合需要流畅且无后冲旋转的光机械件。台面刻有角度刻度，间隔为2°。每20°对应的刻度线下方标记有数字，以便用户设置台面的角度方向。
| 型号 | BASE-TSX-R |
| 规格 | 62.2*62.2*16.1mm |
| 行程范围 | 360°旋转，分度2° |
| 负载能力 | 水平面时为110 lbs(50kg); 竖直面时为9lbs(4kg); |
| 螺纹类型 | 5处M4,1处M6，4处Ø6.7mm沉头孔 |
| 重量 | 151.6g |
| 材质 | 7075铝合金 |
示意图
通用参数
BASE-TSX-R 360°旋转安装底座
• 可连续旋转360°；
• 激光刻度增量为2°，且有对准线；
• 安装平台高度：16.1mm；
• 紧定机制，可通过侧面的螺丝锁定位置；
• 负载能力：安装在水平面时为110 lbs(50kg)；安装在竖直面时为9lbs(4kg)；

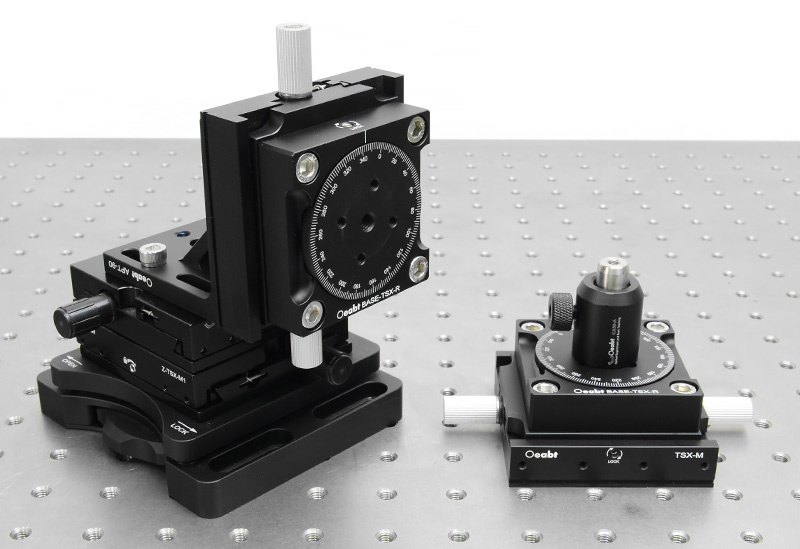

旋转底座具有可以连续旋转360°的台面，非常适合需要流畅且无后冲旋转的光机械件。台面刻有角度刻度，间隔为2°。使用2.0mm六角扳手固定侧面的紧定螺丝，可以锁定平台的旋转。旋转台面包含4处M4螺孔和1处M6中心螺孔，用于不同光机械组件的安装。
