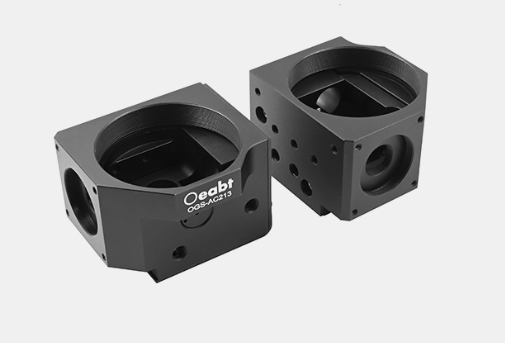

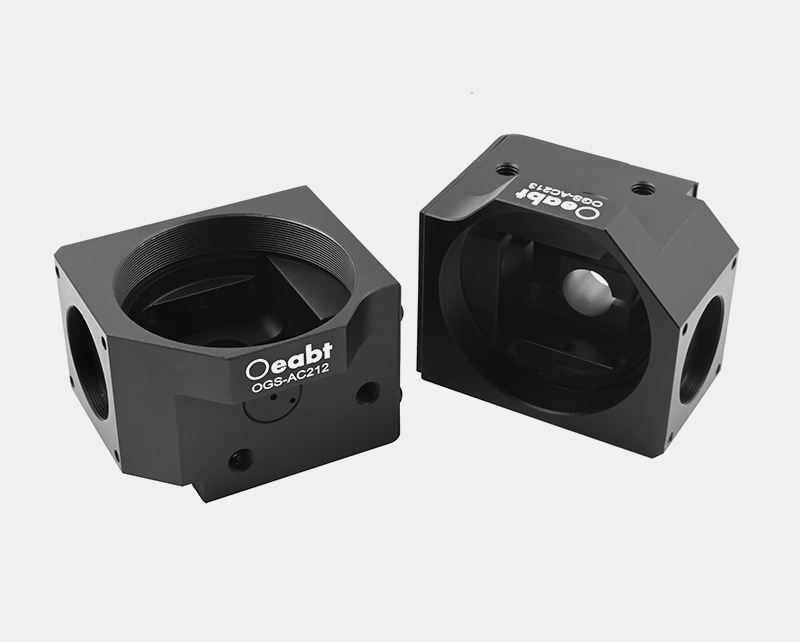

Oeabt 基座光学 OGS-AC212 振镜转接立方件
产品说明
• 转接件，用于小光束扫描振镜系统；
• 安装座，用于Ø12.7mm-Ø14mm振镜扫描头电机单轴/双轴振镜扫描系统；

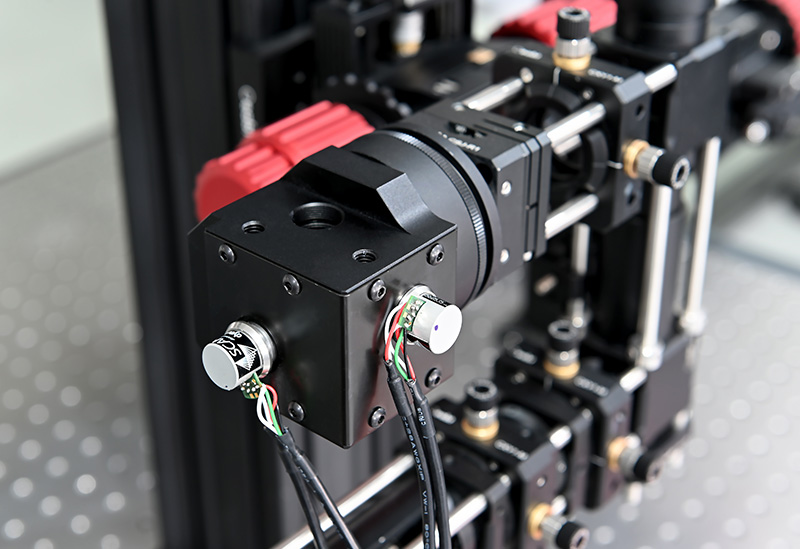

• 将一维/二维振镜系统安装到接杆、30mm笼式系统或66mm导轨；
• 输入端口具有SM05（0.535”-40）和SM1（1.035”-40）内螺纹；
• 输出端口具有SM2（2.035”-40）内螺纹；
• 立方外壳开有4-40、M3、M4、M6螺孔；
OGS-AC系列转接立方件以便将振镜电机集成到光学系统中，为安装小光束直径单轴/双轴振镜系统提供了一种便利的解决方案。
| 安装轴向 | XY双轴 |
| 输入端口 | SM05（(0.535”-40）和SM1（1.035”-40）内螺纹；4-40*4处 |
| 输出端口 | SM2（2.035”-40）内螺纹 |
| 螺孔类型 | 底部：M3*2处、M4*3处、M6*2处；顶部：M6*2处 |
| 材质 | 7075铝合金+钢片 |
| 型号 | OGS-AC212 | OGS-AC213 |
| 电机安装直径 | Ø12.8mm | Ø14.02mm |
| 重量 | 182.3g | 162.1g |
示意图
通用参数
OGS-AC系列 振镜转接立方件
• 转接件，用于小光束扫描振镜系统；
• 安装座，用于Ø12.7mm-Ø14mm振镜 扫描头电机单轴/双轴振镜扫描系统；
• 将一维/二维振镜系统安装到接杆、30mm笼式系统或66mm导轨；
• 输入端口具有SM05（0.535”-40）和SM1（1.035”-40）内螺纹；
• 输出端口具有SM2（2.035”-40）内螺纹；
• 立方外壳开有4-40、M3、M4、M6螺孔；
OGS-AC系列转接立方件以便将振镜电机集成到光学系统中，为安装小光束直径单轴/双轴振镜系统提供了一种便利的解决方案。
