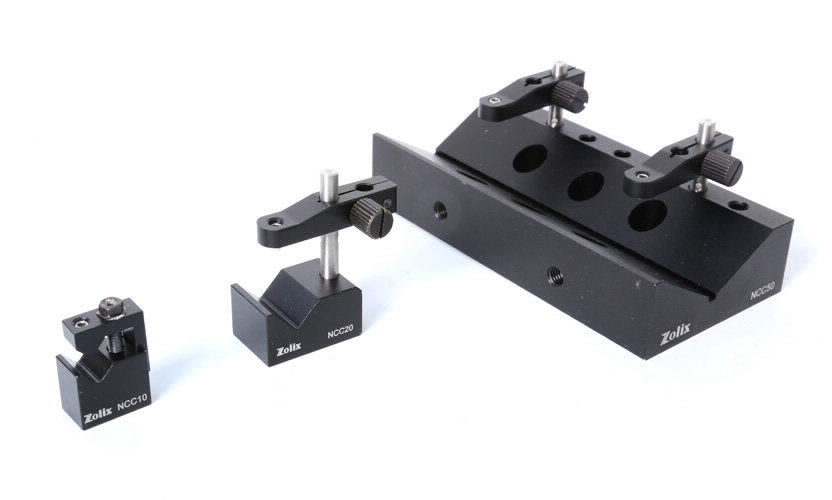

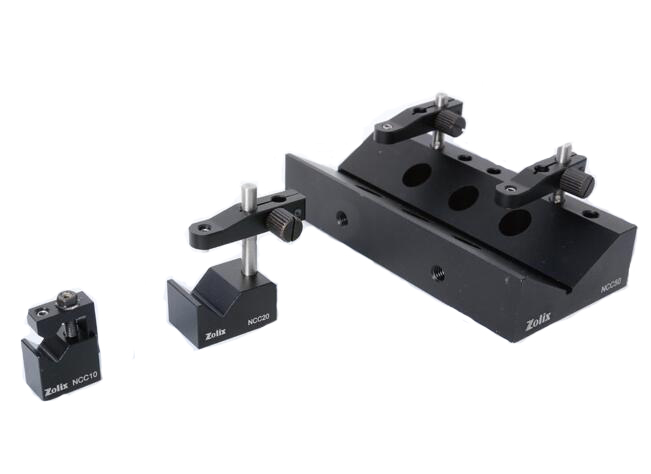

zolix卓立汉光 NCC10 V型固定架
NCC系列V型固定架说明：
NCC 系列是卓立汉光开发的用于装夹各类圆柱型光学器件的专用固定架，可以夹持梯度折射率透镜、激光器、光纤准直器等，是卓立汉光“N系列”新型调整架中的一个系列产品。
NCC系列V型固定架特点：
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 稳定结构：
①采用压臂和V型槽的装夹结构，保持3点接触稳定可靠
②窄缝式压紧锁紧结构，具有可靠的夹紧力
• 通用性强：可夹持多种规格的圆柱型光学器件，直径范围φ5~φ40mm
NCC系列V型固定架选型表：
| 型号 | NCC10 | NCC20 | NCC50 |
| 装卡直径(mm) | φ2~φ10 | φ5~φ20 | φ15~φ50 |
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | ||
| 总体高度(mm) | 33.5 | 47 | 81 |
| 总体宽度(mm) | 20 | 45.5 | 62.5 |
| V型槽宽度(mm) | 8.5 | 14.5 | 48 |
| 安装孔 | M4 | M4 | 沉孔φ11 |
| 自重(g) | 15 | 38 | 375 |
