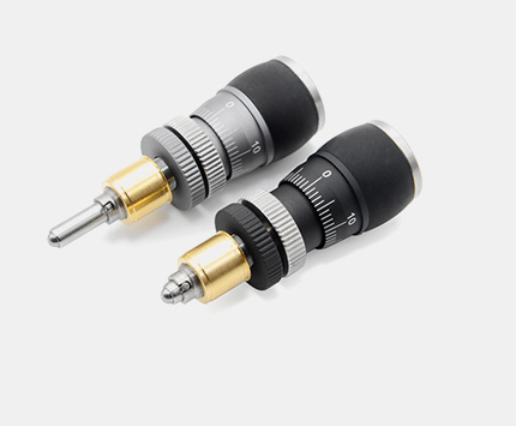

Oeabt 基座光学 PSM8A 差分调节器

Oeabt    基座光学     PSM8A      差分调节器

产品说明

• 每转细调：100µm，细调分度2µm；

• 粗调范围：长18.24mm的M6.35螺纹；

• 每转粗调：0.35mm；

• 在轴载重：5kg；

对于需要高分辨率的应用搭建，PSM8系列差分调节器提供8mm的可调行程，差分调节器套筒上的刻度盘和线性刻度提供了校准的位移读数。球形尖端用来保证调节器和接触面为单点接触。

示意图

通用参数

PSM8 差分调节器【黑色款】

• 调节器规格:Ø16.5*49.9mm；

• 行程8mm；

• 每转细调：100µm，细调分度2µm；

• 粗调范围：长18.24mm的M6.35螺纹，每转粗调：0.35mm；

• 在轴载重：5kg；

调节器规格:Ø16.5*49.9mm，差分调节器使用两根内部丝杠，一个以0.35mm每转的分辨率推动中心主轴前进，另一个则以0.25mm每转的精度将其拉回。因此，带刻度的旋钮每旋转一周，中心主轴的总位移只有100μm。细调旋钮的分度为2µm；而粗调一圈0.35mm，细调时，粗调机制可以通过锁环锁定。

型号

规格

工程图

对比

单价

发货日期

购物车

• PSM8

  Ø16.5*49.9mm

  点击下载

  ￥303

  当天

PSM8A 差分调节器【灰色款】

• 调节器规格:Ø16.5*61.2mm；

• 行程8mm；

• 每转细调：100µm，细调分度2µm；

• 粗调范围：长18.24mm的M6.35螺纹，每转粗调：0.35mm；

• 在轴载重：5kg；

调节器规格:Ø16.5*61.2mm，差分调节器使用两根内部丝杠，一个以0.35mm每转的分辨率推动中心主轴前进，另一个则以0.25mm每转的精度将其拉回。因此，带刻度的旋钮每旋转一周，中心主轴的总位移只有100μm。细调旋钮的分度为2µm；而粗调一圈0.35mm，细调时，粗调机制可以通过锁环锁定。
