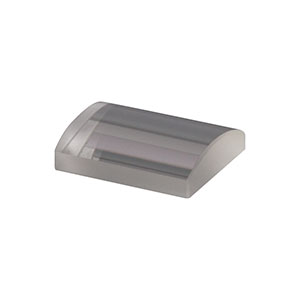

Thorlabs索雷博 LJ1636L2 平凸柱面透镜
特性
- 由N-BK7玻璃制成
- 准直、圆形化激光二极管的输出
- 未镀膜的波长范围：350 nm - 2.0 µm
- 焦距：3.91 mm到1000.00 mm
- 焦距公差为±1%
正柱面透镜是一维放大应用的理想选择。球面透镜对入射光在两个方向上的作用是对称的，而柱面透镜对入射光只有一个方向上的作用。典型的应用是用一对柱面透镜实现变形光束的整形。一对正柱面透镜可以用于准直和圆形化激光二极管的输出。另一个可能的应用是用单个柱透镜将发散的光束聚焦到探测器阵列上。为了最小化球差，当将准直光束会聚成一条线时，准直光应从透镜的曲面入射，而当准直线光源时，应将线光源入射到透镜的平面。
这些N-BK7平凸柱面透镜可选未镀膜版本或从三种增透膜中选择一种镀膜的版本，增透膜可减少透镜每个表面指定波长范围的反射光。本页面主要介绍未镀膜透镜。关于镀-A (350 - 700 nm)、-B (650 - 1050 nm),或 -C (1050 - 1700 nm)增透膜的透镜介绍请参见其他页面。镀膜信息请看曲线标签。
关于笼式系统与透镜套筒的兼容性，请参见已安装的平凸圆形柱面透镜。这些透镜通常更容易集成到标准的光机系统中。
| Plano-Convex Cylindrical Lens Selection Guide | ||||
|---|---|---|---|---|
| Substrate | N-BK7 | UV Fused Silica | N-BK7 (Round) | UV Fused Silica (Round) |
| AR Coating Range | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 245 - 400 nm 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm |
| Common Specifications | ||
|---|---|---|
| Substrate Material | N-BK7a | |
| Uncoated Wavelength Rangeb | 350 nm - 2.0 µm | |
| Design Wavelength | 587.6 nm | |
| Length Tolerance | +0.00 / -0.10 mm | |
| Height Tolerance | +0.00 / -0.10 mm | |
| Center Thickness Tolerance | ±0.1 mm | |
| Focal Length Tolerance | ±1% | |
| Surface Quality | 60-40 Scratch-Dig | |
| Centration | For f ≤50 mm: ≤5 arcmin For f >50 mm: ≤3 arcmin | |
| Surface Flatness (Plano Side) | Height | λ/2 |
| Length | λ/2 | |
| Cylindrical Surface Powerc (Convex Side) | Height | 3λ/2 |
| Length | 3λ/2 | |
| Irregularity (Peak to Valley) | Height (Plano, Curved) | λ/4, λ |
| Length (Plano, Curved) | λ/4, λ/cm | |
| Clear Aperture | >90% of Surface Dimensions | |
- 点击链接查看关于基底的详细规格。
- 这些透镜还提供镀-A、-B或-C增透膜的版本。
- 光圈数(surface power)类似于平面光学元件的表面平整度，它是球面光学元件的表面相对于已校准的基准量规的偏差度，一般针对的是633 nm光源，除非另有说明。此规格也常被称为曲面拟合。
所有柱面透镜都提供未镀膜的版本，由N-BK7制成的柱面透镜可以镀下述宽带增透膜中的一种：-A: 350-700 nm，-B: 650-1050 nm，-C: 1050-1700 nm
这些高性能多层增透膜在指定波长范围内的平均反射率小于0.5％(每个面)。每条曲线的中心峰值小于0.25％。这些增透膜在入射角(AOI)为0°和30°(0.5 NA)之间时提供良好性能。如果需要用在大入射角度下使用光学元件，可使用针对45°入射角优化的定制薄膜；此定制膜在25°到52°的入射角度下都有效。下图显示了此系列标准薄膜的性能随波长变化的曲线。
Click to EnlargeClick Here for Raw Data
