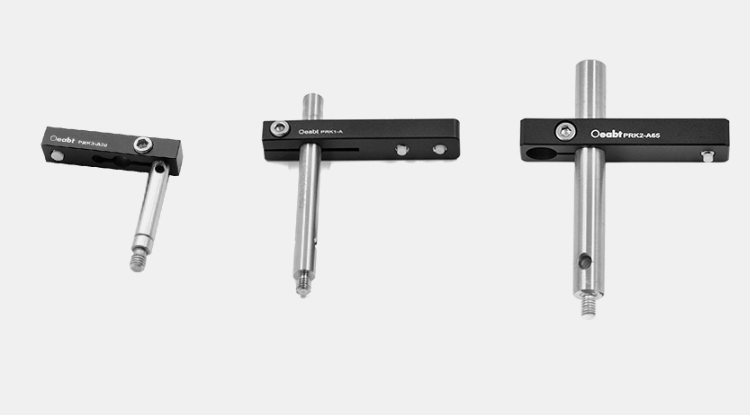

产品说明

• 提供夹持力，用于带平台的调整架；

• 挠性夹持机制；

• 接杆底部M4螺纹；

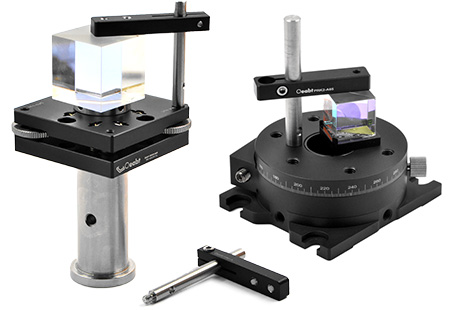

压臂通过带2mm六角的尼龙顶丝将光学元件固定到带平台的光学调整架或V形夹具上。压臂通过2.5mm球头起子或六角扳手锁定挠性机制固定在接杆上。接杆还有一个通孔，以便在拧紧接杆时施加额外的扭力。

示意图

通用参数

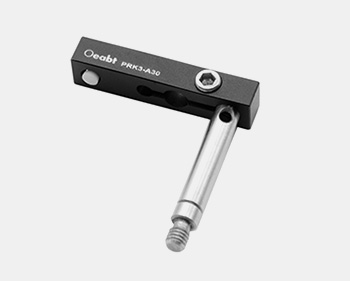

PRK3-A Ø5mm压臂

• 接杆Ø5mm；

• 提供夹持力，用于带平台的调整架；

• 接杆顶部和底部均为M4螺纹；

• 压臂可夹持最高25.4mm的光学元件；

• 延长接杆提升光学元件最大高度；

PRK3-A兼容可夹持最高25.4mm的光学元件，接杆Ø5*31mm，上下两端均为M4螺纹，螺牙长5mm，夹持的最大高度可以通过延长接杆提升。压臂上有2处Ø5mm的通孔，可切换夹持接杆。且接杆中心和尼龙顶丝中心的距离为27.9mm和17.5mm。
