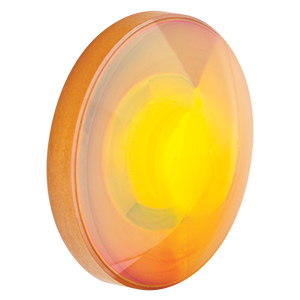

Thorlabs索雷博 AL72512-E3 非球面透镜
特性
- Ø1英寸CVD激光级硒化锌基底
- 2种增透膜供选择：2 - 5 µm或7 - 12 µm
- 3种焦距可供选择：12.7 mm, 25.0 mm或50.0 mm
Thorlabs的Ø1英寸硒化锌(ZnSe)非球面透镜在中红外波长范围具有高透过率。这些透镜镀有增透膜，以最小化2 - 5 µm或7 - 12 µm波长范围内的表面反射损耗(分别为E1或E3膜)。这些增透膜可以大幅度降低基底表面的高反射率，在整个增透膜范围内的平均反射率小于1.25%(-E1)或1.0%(-E3)。详情见曲线标签。透镜是由金刚石车床加工，使用表面轮廓仪检测，以确保正确的非球面轮廓。因此，这些非球面透镜的RMS波前误差通常比相似尺寸的模制非球面透镜小20至50倍。
与相应的平凸透镜相比，这些ZnSe非球面透镜聚焦或准直光，并且不会将球差引入到透过波前。对于单色光源，当聚焦或准直光时，球差常是阻碍单个非球面透镜获得衍射极限性能的因素。因此，非球面透镜常是许多应用的最佳单元件解决方案，包括校准光纤或激光器的输出，将光耦合进光纤，空间滤波或在探测器上成像。用于准直时，平坦的表面应该面对激光器或其他点光源，以便获得最佳性能。由于ZnSe非球面透镜具有较高的折射率(~2.4)，因此与CaF2等其他材料制成的非球面透镜相比，它们可以具有更短的焦距和更低的色散。
拿取光学元件时，每个人都应该戴上手套。这一点尤其是当处理硒化锌材料时需要注意，因为硒化锌是一种有害物质。为了您的安全，请遵循所有恰当的防护措施，包括在处理这些镜片时戴手套，并在结束后彻底洗手。由于硒化锌本身的低硬度，处理时需要额外谨慎细心。
有关精密非球面透镜的完整选项，请看表1.1。
| Common Specifications | |
|---|---|
| Focal Length Tolerance | ±1% |
| Wavelength Range | E1-Coated Lenses: 2 - 5 µm E3-Coated Lenses: 7 - 12 µm |
| AR Coating Reflectance | E1-Coated Lenses: Ravg < 1.25% E3-Coated Lenses: Ravg < 1.0% |
| Surface Quality | 80-50 Scratch-Dig |
| Diameter Tolerance | +0.00 mm / -0.10 mm |
| Center Thickness Tolerance | ±0.1 mm |
| Substrate | Zinc Selenidea |
| Damage Threshold | E3-Coated Lenses: 5 J/cm2 (10.6 µm, 100 ns, 1 Hz, Ø0.478 mm) |
- 点击链接查看详细的基底规格。
| Table 1.1 Precision Aspheric Lenses Selection Guide | ||
|---|---|---|
| Substrate Material | NA | Mount |
| UV Fused Silica | 0.142 - 0.145 | Unmounted |
| 0.142 - 0.145 | Mounted | |
| 0.65 | Unmounted | |
| N-BK7 / S-LAH64 | 0.23 - 0.61 | Unmounted |
| 0.23 - 0.55 | Mounted | |
| Zinc Selenide | 0.22 - 0.67 | Unmounted |
| Acylindrical Lenses | 0.45 - 0.54 | Unmounted |
| Axicons | - | Unmounted |
| IR Aspheric Lens Selection | |
|---|---|
| Low NA (0.22) | 良好保持光束形状；适合需要特定光束形状的应用。 |
| High NA (0.42 - 0.67) | 适合需要高聚光能力、最好没有球差的应用。 |
ZnSe透过率数据
在3 - 12 微米波段范围内透过率的损耗主要是表面的反射造成的。ZnSe在该波段内具有较高的折射率 (在10.6 μm处为2.4)。因此， 我们的 ZnSe非球透镜都需要镀一层减反膜。见图2.2和2.3了解具体镀膜性能。
Click to EnlargeClick Here for Raw Data
图2.1 透过率曲线是使用10毫米厚，未镀膜的ZnSe样品获得的；入射光垂直于表面。请注意这是测得的透射率，包括表面反射
ZnSe反射率数据
Click to EnlargeClick Here for Raw Data
图2.2 上方曲线图为镀E1增透膜的硒化锌透镜的反射率(每个表面)。阴影区域表示可以保证增透膜的平均反射率小于1.25%的波长范围。
Click to EnlargeClick Here for Raw Data
图2.3 上方曲线图为镀E3增透膜的硒化锌透镜的反射率(每个表面)。阴影区域表示可以保证增透膜的平均反射率小于1.0%的波长范围。
非球面透镜，硒化锌(ZnSe)，增透膜：7-12 µm
| Item # | Diameter | Focal Length | f/#a | Clear Aperture | Numerical Aperture | Working Distanceb | Center Thickness | Refractive Indexc | Performance |
|---|---|---|---|---|---|---|---|---|---|
| AL72512-E3 | 25.4 mm | 12.7 mm | 0.5 | >22.86 mm | 0.67 | 10.1 mm | 6.2 mm | 2.403 | Spot Size Cross Section |
| AL72525-E3 | 25.4 mm | 25.0 mm | 0.98 | >22.86 mm | 0.42 | 22.5 mm | 6.0 mm | 2.403 | Spot Size Cross Section |
| AL72550-E3 | 25.4 mm | 50.0 mm | 1.97 | >22.86 mm | 0.22 | 47.9 mm | 5.0 mm | 2.403 | Spot Size Cross Section |
- 将透镜焦距除以其直径获得。这会低估真实f/#值，因为透镜的可用部分受到了通光孔径限制。
- 工作距离是从平面表面到焦点测量的。
