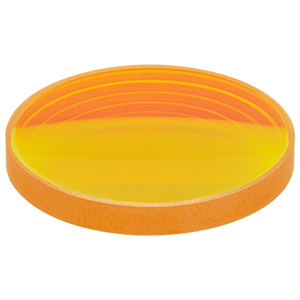

Thorlabs索雷博 LD7503-E3 双凹透镜，硒化锌

Thorlabs索雷博     LD7503-E3   双凹透镜，硒化锌

特性

• 硒化锌基底
• 宽带增透膜，用于7 - 12 μm
• 焦距长度从-25.4 nm至-200 nm

Thorlabs的Ø1英寸硒化锌(ZnSe)双凹透镜在两个表面都镀有宽带增透膜，用于7 - 12 μm的光谱范围。增透膜显著减少了基底表面的高反射率，使整个增透膜光谱区间的平均透过率超过了97%。详细信息参见在曲线标签。

双凹透镜具有负焦距，应用广泛。它们通常用来增加汇聚光束的扩散度。在光学系统中，研究人员通常细心选择正透镜与负透镜使它们的球差相互抵消。其它一些研究人员成对应用透镜以增加会聚透镜的有效焦距。硒化锌透镜在实践中尤其适用于高功率CO₂激光器。

当在平凹透镜与双凹透镜之间进行决定时，两者均对入射光起发散作用，当绝对共轭比(物距除以像距)接近1时，通常更倾向于选择双凹透镜。当要求的绝对放大率小于0.2或大于5时，倾向于选择平凹透镜。

做光学元件处理时，应该戴上手套。这一点尤其是当处理硒化锌材料时需要警惕，因为它是一种有害物质。为了您的安全，请遵循所有恰当的预防措施

• 点击链接查看基底的详细信息。
• 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
• 受增透膜限制。

Click to Enlarge
Click for Raw Data
图2.1 上方显示的曲线图是E3 AR膜与波长的理论反射率。7 - 12 μm范围内的平均反射率< 1%，这个范围的绝对反射率< 2%。蓝色阴影区域表示增透膜适用的范围。

Click to Enlarge
Click for Raw Data
图2.2 上图显示的是5 mm厚、E3镀膜硒化锌基底的测量透过率。蓝色阴影区域表示增透膜适用的7 - 12 μm光谱范围。对于这个波长范围，平均透过率和绝对透过率分别为>97%和>92%。

Click to Enlarge
Click for Raw Data
图2.3 下方提供的所有透镜都有E3 AR膜，但这个曲线图可以用来与5 mm厚未镀膜硒化锌基底的性能比较。透过率在法线入射下测得。
