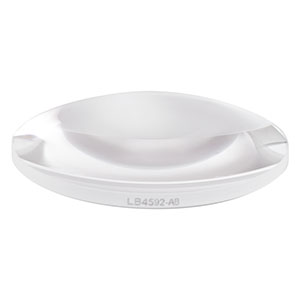

Thorlabs索雷博 LB4592-AB 紫外熔融石英双凸球面透镜
特性
- 五种可选直径：Ø5 mm、Ø6 mm、Ø1/2英寸、Ø1英寸和Ø2英寸
- 增透膜波长范围400 - 1100 nm
- 材质：紫外级熔融石英
- 可选焦距范围10.0 - 1003.5 mm
Thorlabs本页提供的紫外级熔融石英双凸透镜在两面镀用于400 - 1100 nm范围的增透膜。由于紫外级熔融石英在深紫外波长范围具有高的透射率，同时在激光诱导下几乎没有荧光发射(用193 nm测试过)，使其成为从紫外到近红外的应用的理想选择。此外，紫外级熔融石英比N-BK7具有更好的均匀性和更低的热膨胀系数。
这些双凸透镜上镀的-AB增透膜特别适合于具有多个光学元件的应用。由于未镀膜的基底在每个面上约有4％的反射率，镀-AB增透膜能改善透过率，这在弱光应用中特别重要，并能防止一些与多次反射有关的不利的影响(例如重影图像)。
双凸透镜常用于许多有限成像应用中。两个表面都是球面，并且具有相同的曲率半径，在物距和像距相等或者近似相等的情况下，能够最小化像差。作为一个指导原则，如果共轭比(物距：像距)在5:1和1:5之间，双凸透镜是最大限度地减少像差的最佳选择。超出此范围，平凸透镜通常会更好。
Thorlabs提供的这些双凸透镜尺寸范围从Ø5 mm到Ø2英寸。每种尺寸兼容多种Thorlabs透镜安装座。详细信息请参阅安装选项。
| Bi-Convex Lens Selection Guide | |
|---|---|
| N-BK7 | Uncoated -B (650 - 1050 nm) |
| Mounted N-BK7 | Uncoated -B (650 - 1050 nm) |
| UV Fused Silica | Uncoated -C (1050 - 1700 nm) |
| CaF2 | Uncoated -E1 (2 - 5 µm) |
| ZnSe | -E3 (7 - 12 µm) |
镀膜也可以定制。
| Common Specifications | ||
|---|---|---|
| Lens Shape | Convex / Convex | |
| Substrate Material | UV-Grade Fused Silicaa | |
| AR Coating Range | 400 - 1100 nm | |
| Reflectance Over Coating Range (AOI = 0°) | Ravg < 1.0% | |
| Diameters Available | 5 mm, 6 mm, 1/2", 1", or 2" | |
| Diameter Tolerance | +0.0 mm / -0.1 mm | |
| Thickness Tolerance | ±0.1 mm | |
| Clear Aperture | >90% of Diameter | |
| Design Wavelength | 587.6 nm | |
| Index of Refraction | 1.458 @ 587.6 nm | |
| Surface Quality | 40-20 Scratch-Dig | |
| Surface Flatness (Plano Side) | λ/2b | |
| Spherical Surface Power (Concave Side)b | 3λ/2b | |
| Surface Irregularity (Peak to Valley)c | λ/4b | |
| Centration | ≤3 arcmin | |
| Focal Length Tolerance | ±1% | |
| Damage Threshold | Pulsed | 7.5 J/cm2 (532 nm, 10 ns, 10 Hz, Ø0.362 mm) 7.5 J/cm2 (1064 nm, 10 ns, 10 Hz, Ø0.445 mm) |
- 点击链接查看详细的基底规格。
- λ = 633 nm
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
这种高性能的多层增透膜在指定的波长范围内的平均反射率小于1％每面，且在在0°和30°之间的入射角(AOI)范围内提供良好的性能。图2.2展示了本页销售的透镜的-AB*增透膜膜的性能曲线。
对于需要在更大入射角使用的光学元件，请考虑订购针对45°入射角优化的定制镀膜；这些镀膜推荐用于从25°至52°的入射角。
Click to Enlarge
Click Here for Raw Data
图2.1 图为入射光垂直于入射到10 mm厚未镀膜紫外级熔融石英样品的透过率曲线。请注意这是实际测量的透过率结果，包含了表面反射。
Click to Enlarge
Click Here for Raw Data
图2.2 蓝色阴影区域指示了最佳性能在400 - 1100 nm的特性波长范围内。
