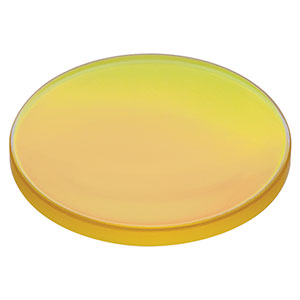

Thorlabs索雷博 LB5552-E1 氟化钙双凸球面透镜

LB5552-E1 - 双凸透镜，氟化钙，Ø1英寸，f = 100.0 mm，增透膜：2 - 5 µm

详情

特性

真空级氟化钙基底
可选尺寸Ø1/2英寸和Ø1英寸
宽带增透膜波长范围2.0 - 5.0 μm
焦距范围15.0 - 200.0 mm

Thorlabs的Ø1/2英寸和Ø1英寸氟化钙(CaF₂)双凸透镜既可选择未镀膜版本，又可以选择双面都镀有针对2 - 5 μm波长范围优化的宽带增透膜的透镜。镀膜大大减少了基底表面的反射率，整个增透膜范围的透过率都超过了94%。详情请参见曲线标签。

氟化钙常用于在红外和紫外光谱范围都需要高透过率的应用。这种材料具有较低的折射率，从180 nm至8.0 μm的使用范围内，折射率在1.35到1.51之间。氟化钙也有很好的化学惰性，和它类似的氟化钡、氟化镁、氟化锂相比，它也具有很高的硬度。

双凸透镜常用于许多有限成像应用中。两个表面都是球面，并且具有相同的曲率半径，在物距和像距相等或者近似相等的情况下，能够最小化像差。作为一个指导原则，如果共轭比(物距：像距)在5:1和1:5之间，双凸透镜是最大限度地减少像差的最佳选择。超出此范围，平凸透镜通常会更好。

Common Specifications
Substrate Material	Vacuum UV Grade Calcium Fluoride^a
AR Coating Range	2.0 - 5.0 μm
Reflectance over Coating Range (at 0° AOI)	< 1.25% (Avg.) < 3.0% (Abs.)
Transmission over Coating Range (at 0° AOI)	>94% (Avg.) >90% (Abs.)
Diameter Tolerance	+0.0/-0.1 mm
Thickness Tolerance	±0.1 mm
Focal Length Tolerance	±1%
Surface Quality	40-20 (Scratch-Dig)
Spherical Surface Power^b	3λ/2^c
Spherical Surface Irregularity (Peak to Valley)	λ/2^c
Centration	< 3 arcmin
Clear Aperture	>90% of Diameter
Design Wavelength	588 nm

点击链接查看详细的基底规格。
似平面光学元件表面平整度，球面表面折光度是表面弯曲的光学元件与校准参考面之间的偏差参数。这个参数通常也称曲面拟合度。
λ = 633 nm

2 - 5 µm增透膜曲线

CaF2 -E Reflectance Click to Enlarge
Click Here for an Excel File with Plot Data
图2.1 上图给出了加强版增透膜的测量反射率和波长之间的函数关系图。2 - 5 μm的平均反射率小于1.25%。蓝色阴影区域表示增透膜优化的波段。此区域外的性能不能保证且因批次不同而差异较大。上面的excel文档提供了在扩展波长范围内的镀膜曲线数据。

CaF2 Transmission 3 to 5 micron antireflective coating Click to Enlarge
Click Here for an Excel File with Plot Data
图2.2 上图给出了加强版增透膜的测量透射率和波长之间的函数关系图。蓝色阴影区域表示增透膜优化的波段。此区域外的性能不能保证且因批次不同而差异较大。上面的excel文档提供了在扩展波长范围内的镀膜曲线数据。
