特性
- 五个自由度加旋转调节
- 迟滞少(更多信息，请看曲线图标签)
- FC/PC、FC/APC和SMA版本
- FC/PC和FC/APC版本兼容2.1 mm宽键和2.0 mm窄键接头
- SMA FiberPort用于SMA905接头
- 带非球面透镜或消色差透镜
- 适用于单模(SM)、多模(MM)和保偏(PM)光纤
- 增透膜选项包括可见光、近红外和中红外波长范围(详情请看选择指南标签)

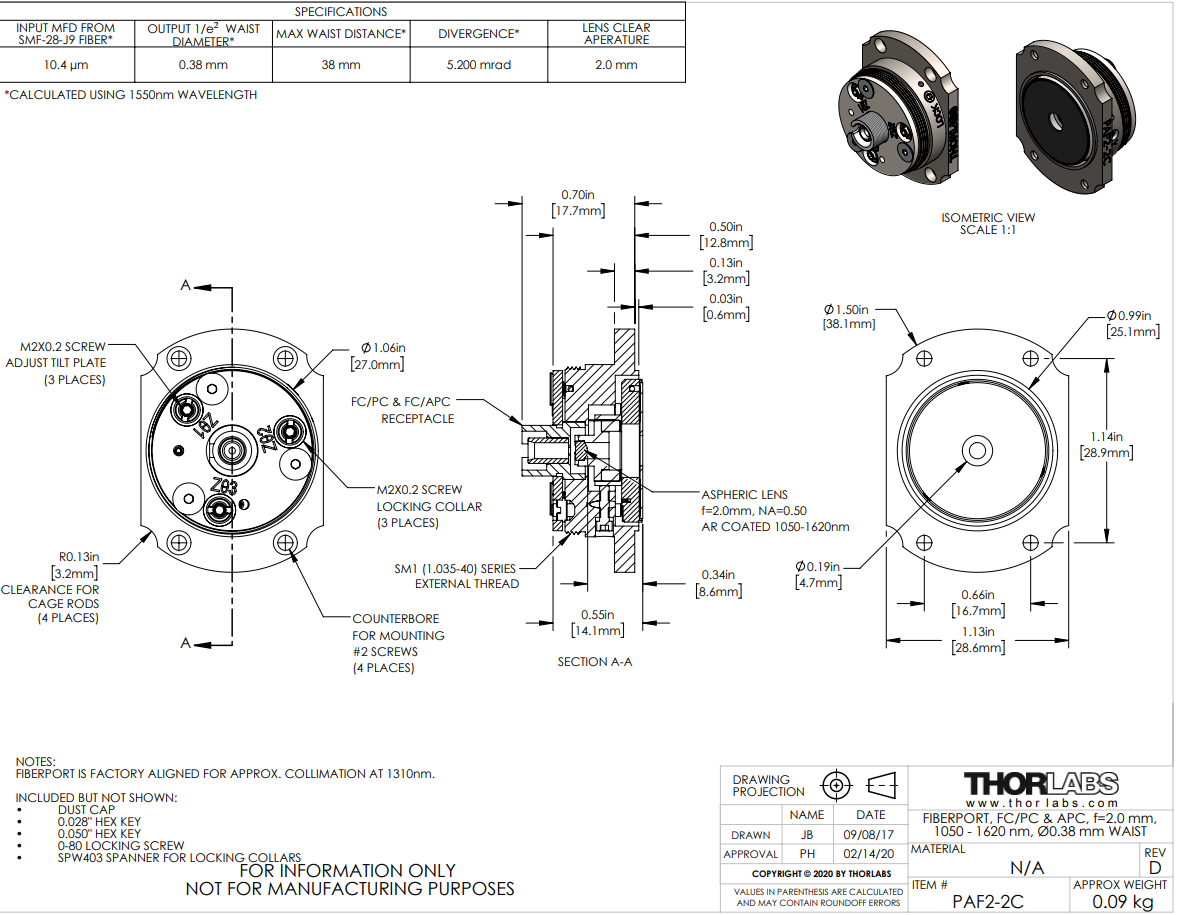

Thorlabs的FiberPort微定位器小巧、超稳定、使用方便，用于将光耦合到光纤中或者准直光纤的输出光。紧凑的结构；可重复、高分辨对准机制；高热稳定性；平移锁定机制(详情请看操作标签)，使FiberPort非常适合长期或短期光纤耦合与准直。它们经过出厂校准，以便在各自机械图纸(点击下方的红色文档图标(
)即可看到)中指定的波长下进行准直。更多有关迟滞和热稳定的信息，请看曲线标签。
每个FiberPort都包括一个消色差或非球面透镜，有效焦距范围为2.0 mm至18.4 mm，带有FC/PC、FC/APC或SMA光纤插口。对于需要兼容短有效焦距(≤7.5mm)的应用，我们提供带有FC插口的FiberPort，可与FC/PC和FC/APC接头一起使用。它们的5轴调整与短焦距相结合，所以对轴外输入的灵敏度可忽略不计。关于选择FiberPort的更多详细信息，请查看选择指南标签。
为了使最大理论耦合效率较高，我们建议将FiberPort与我们镀增透膜的单模、多模和保偏光纤跳线一起用于耦合和准直光，因为这些跳线可以减少高功率光源的背反射。如要将FiberPort用于中红外波段，我们推荐氟化物光纤跳线。
消色差FiberPort
我们的消色差FiberPort可以在很大的波长范围内准直光，且焦距偏移非常小。因此如果光源波长改变，可减少重新对准的需要。消色差和类非球面FiberPort的焦距偏移可以在上方选择指南标签查看。这些FiberPort的有效焦距为4.0 mm、7.5 mm、10 mm或15 mm。每个消色差FiberPort的EFL偏移可在下表中查看。有关消色差透镜性能的其他信息，请查看这里。
五个自由度(及接头旋转)
在接头和光纤保持不动时，内置的透镜具有五个对准自由度：X和Y方向的线性对准、俯仰和偏转角度对准、同时使用俯仰和偏转调节Z轴。非球面透镜在X和Y方向的行程范围为±0.7 mm，每转分辨率317 µm。Z方向行程范围为±1.0 mm，每转分辨率200 µm。此外，拧松前面板的三颗平头螺丝可以旋转接头，用于保偏光纤的对准。对准完成后，拧紧外壳侧面的锁定螺丝，固定X和Y的位置。Zθ调节器上的锁环可以锁定俯仰/偏转位置。有关操作FiberPort的完整细节，请看操作标签。有关接头调节的完整指导，请联系技术支持。
安装选项
FiberPort包含四个#2沉头孔，兼容我们的FiberBench配件。我们也提供其他转接件，适合将FiberPort与Ø1/2英寸接杆、30 mm笼式系统和氦氖激光器一起使用。更多信息，请看FiberPort安装座标签。
包含的硬件
这些FiberPort包含一个防尘帽、一个0-80锁定螺丝、一个用于所锁定螺丝的0.028英寸六角扳手、一个用于Zθ、X和Y的0.050英寸六角扳手、以及用于Zθ锁环的SPW403扳手。
替代选项
我们提供另一系列Polaris®可调准直器，专为要求严格长期对准稳定性的光纤准直应用而设计。凭借Polaris®安装座卓越的机械性能，这些准直器可消除所有常见的光束偏差因素，而且提供便捷的俯仰与偏转调节。如需其它准直与耦合方案，请查看我们的准直器选择指南标签或联系。
*请注意，推荐的最高工作温度为80 °C。
视频1.1：此视频展示了FiberPort的机械结构以及用作准直器的方法。更多信息，请看对准步骤标签。
| FiberPort Quick Links | |||
|---|---|---|---|
| Item # | Lens Type | Connector | EFLs (mm) |
| PAF2-Ax | Cemented Achromatic Doublet | FC/PC & FC/APC | 4, 7.5 |
| PAF2P-Ax | FC/PC | 10, 15 | |
| PAF2A-Ax | FC/APC | 10, 15 | |
| PAF2S-Ax | SMA | 4, 7.5 | |
| PAF2-x | Molded Aspheric Lens | FC/PC & FC/APC | 2, 4, 4.6, 7.5 |
| PAF2P-x | FC/PC | 11, 15.3, 18.4 | |
| PAF2A-x | FC/APC | 2, 4.6, 7.5, 11, 15.3, 18.4 | |
| PAF2S-x | SMA | 2, 4.6, 7.5, 11, 15.3, 18.4 | |
Click to Enlarge
图1.2：消色差和非球面FiberPort的焦移对比
(展示的为镀-A膜版本)

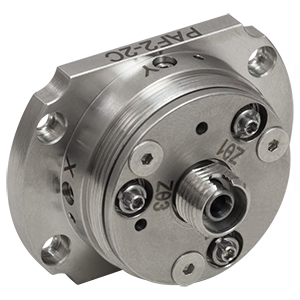

FiberPort，带非球面透镜，用于FC/PC和FC/APC接头(EFL 7.5 mm及以下)
有效焦距≤7.5 mm的FiberPort可与FC/PC和FC/APC接头一起使用，因为FiberPort的5轴调节和短焦距结合使离轴输出可忽略不计。
| Item # | EFL | Input MFDa,b | Output 1/e2 Waist Diametera | Max Waist Distancea,c | Divergencea | Lens Characteristics | Length Lf | |||
|---|---|---|---|---|---|---|---|---|---|---|
| CAd | NA | AR Rangee | Material | |||||||
| PAF2-2A | 2.0 mm | 3.5 µm | 0.33 mm | 96 mm | 1.750 mrad | 2.0 mm | 0.50 | 350 - 700 nm | ECO-550 | 0.70" (17.7 mm) |
| PAF2-2B | 2.0 mm | 5.0 µm | 0.43 mm | 89 mm | 2.500 mrad | 2.0 mm | 0.50 | 600 - 1050 nm | ECO-550 | 0.70" (17.7 mm) |
| PAF2-2C | 2.0 mm | 10.4 µm | 0.38 mm | 38 mm | 5.200 mrad | 2.0 mm | 0.50 | 1050 - 1620 nm | ECO-550 | 0.70" (17.7 mm) |
| PAF2-4E | 4.0 mm | 14.80 µm | 1.17 mm | 162 mm | 3.700 mrad | 5.0 mm | 0.56 | 2.0 - 5.0 µm | Black Diamond-2 | 0.70" (17.7 mm) |
| PAF2-5A | 4.6 mm | 3.5 µm | 0.75 mm | 499 mm | 0.761 mrad | 4.9 mm | 0.53 | 350 - 700 nm | H-LAK54 | 0.70" (17.7 mm) |
| PAF2-5B | 4.6 mm | 5.0 µm | 1.00 mm | 463 mm | 1.087 mrad | 4.9 mm | 0.53 | 600 - 1050 nm | H-LAK54 | 0.70" (17.7 mm) |
| PAF2-5C | 4.6 mm | 10.4 µm | 0.87 mm | 198 mm | 2.261 mrad | 4.9 mm | 0.53 | 1050 - 1620 nm | H-LAK54 | 0.70" (17.7 mm) |
| PAF2-5D | 4.6 mm | 13.0 µm | 0.90 mm | 164 mm | 2.826 mrad | 4.9 mm | 0.53 | 1.8 - 2.4 µm | H-LAK54 | 0.70" (17.7 mm) |
| PAF2-7A | 7.5 mm | 3.5 µm | 1.23 mm | 1323 mm | 0.467 mrad | 4.5 mm | 0.30 | 350 - 700 nm | H-LAK54 | 0.70" (17.7 mm) |
| PAF2-7B | 7.5 mm | 5.0 µm | 1.62 mm | 1225 mm | 0.667 mrad | 4.5 mm | 0.30 | 600 - 1050 nm | H-LAK54 | 0.70" (17.7 mm) |
| PAF2-7C | 7.5 mm | 10.4 µm | 1.42 mm | 521 mm | 1.387 mrad | 4.5 mm | 0.30 | 1050 - 1620 nm | H-LAK54 | 0.70" (17.7 mm) |
- 这些值用以下光纤进行计算：-A: 460HP在450 nm下, -B: 780HP在850 nm下, -C: SMF-28e+在1550 nm下, -D: SM2000在1996 nm下, -E: ZrF4在3.39 µm下
- 输入模场直径
- 最大束腰距离定义为从透镜到高斯光束的束腰的最大距离。
- 通光孔径
- 增透膜的波长范围。详情请看曲线图标签。
- 接头顶端到Fiberport法兰表面的长度，如操作标签中的图3.10所示。
