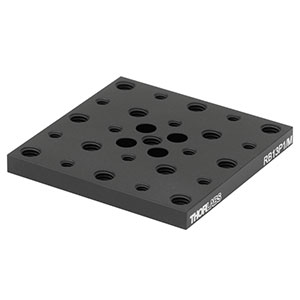

Thorlabs索雷博 RB13P1/M 带螺孔的顶板

RB13P1/M - 转接板，带M6和M4螺孔

详情

特性

X轴、Y轴和Z轴的行程为4 mm
挠性设计，确保平滑连续运动和长期稳定性
尺寸紧凑：77.5 mm x 74.0 mm(3.05英寸 x 2.91英寸)，不包括驱动器
顶板带凹槽，确保多轴位移台配件的对准
所有调节器都耦合到底座，将串扰降到最低
与滚子轴承设计相比，挠性平移防止了由于摩擦减小造成的漂移

Thorlabs的MicroBlock™ 3轴小型挠性位移台非常适合光纤耦合系统或需要微米级分辨率的应用。平行的挠性设计产生三个正交的线性平移自由度，没有传统轴承位移台存在的静摩擦和动摩擦等局限。使用嵌入式挠性板确保位移台可以长期工作，不需要润滑油，润滑油正是定位装置内产生漂移的一个主要根源。

每个装置提供的X轴、Y轴和Z轴行程为4 mm(0.16英寸)，最大负载能力为1 kg(2.2 lbs)。位移台的标称载物台高度为62.5 mm(2.46英寸)，与我们三轴MicroBlock紧凑型挠性位移台和RollerBlock长行程位移台以及MVSN1(/M)电动纵向位移台的载物台高度相匹配。我们还提供转接板，用于将NanoMax位移台安装到Thorlabs其它的长行程线性位移台。

Click to Enlarge
图1.3 HCS013物镜安装架和HFF001快拆光纤夹具配件通过AM010螺栓接合顶板和AMA009支架，用于光纤耦合应用

Click to Enlarge
图1.4 AMA554高度转接件可用于将载物台高度增加到112.5 mm，以匹配我们的6轴NanoMax位移台

精密驱动器
MBT616D位移台包含小型差分调节器，每转行程50 µm，精调范围300 µm。而MBT602包含手拧螺丝调节器，螺纹间距0.5 mm。与我们的3轴NanoMax™和RollerBlock™位移台不同，这些驱动器不可拆卸，不可更换。

配件的简易对准
顶板上有4个4-40(M2)、16个6-32(M3)和9个8-32(M4)安装孔，两个3 mm宽的中央凹槽，能够快速配置系统，同时维持配件的对准(见图1.3)。点击右表的蓝色信息图标()，查看安装孔的布局。

十字图形允许改变位移台的方向，便于右手或者左右操作。提供多种配件，用于安装显微物镜、准直器、波导、光纤等更多产品。如果需要离心安装组件，带凹槽的顶板可以换成RB13P1转接板(本页底部有售)，该板具有1/4"-20(M6)和8-32(M4)安装孔阵列。

MBT616D位移台也提供预配置多种光纤耦合光机组件的版本。

Click to Enlarge
图1.1 MMP1顶板由AMA003扩展顶板代替

Table 1.2 Common Specifications
Travel		4 mm
Travel Mechanism		Parallel Flexure
Deck Height (Nominal)		62.5 mm (2.46")
Optical Axis Height (Nominal)		75 mm (2.95")
Load Capacity^a (Max)		1 kg (2.2 lbs)
Crosstalk		< 20 µm/mm
Thermal Stability		1 µm/°C
Top Plate Mounting Holes	Imperial Plate (Item # MMP1)
Top Plate Mounting Holes	Metric Plate (Item # MMP1/M)

针对居于顶板中心的负载

带螺孔的顶板

RB13P1转接板用于通用配件和组件
- 13个1/4"-20(M6)和12个8-32(M4)螺纹安装孔阵列
MMP1标准3轴位移台顶板(所有的3轴位移台都附带)
- 两个宽3 mm的中心槽口，用于对准多轴位移台配件
- 16个6-32(M3)螺孔，用于安装螺栓
- 4个4-40(M2)螺孔
- 9 个8-32(M4)螺孔

RB13P1(/M)转接板用于替代上方位移台中包含的MMP1(/M)标准凹槽顶板。四个沉头孔用于通过M3螺丝将其安装到上面的位移台。安装表面为2.36英寸 x 2.36英寸，与上方位移台包含的MMP1(/M)顶板尺寸相同。关于此顶板的尺寸和螺孔位置的完整细节，请查看下方机械图纸。

MMP1(/M)顶板包含于上面出售的位移台中，但是也可以单独购买。此板具有两个十字交叉的宽为3 mm的中央槽口，用于快速配置，同时保持配件对准，因此非常适合光纤耦合应用。“十字凹槽”设计使得NanoMax位移台可用于左手或右手系配置。此顶板还包含4-40(M2)、6-32(M3)和8-32(M4)螺纹安装孔阵列，用于固定和安装各种组件。关于此顶板的尺寸和螺孔位置的完整细节，请查看下方机械图纸。
