参数规格:

双目一体机以TI Davinci系列的DM8127为处理平台，可见光和远红外双路输入，可单独显示可见光或者远红外图像，也可以直接显示融合后图像。

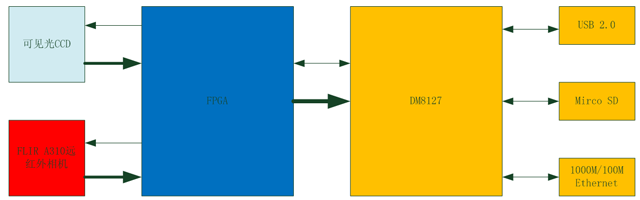

系统框图如下：

可见光数据在FPGA中做ISP处理后，与红外温度信息一起传输到DM8127中，DM8127为双核结构，内含Cortex A8和C674x DSP，另含协合处理器用于视频压缩，可以实现可见光与红外图像分别H.264编码，可见光红外图像融合，融合数据H.264编码，红外温度数据原始信息传输等功能。另外板载SD卡实现了断网保存，在没有网络的情况下实现信息存储。十分方便用户实时查看，分析等工作。

CCD 主要参数：

★CCD 厂家：Truesense Imaging                                    ★型号：KAI-02150

★尺寸：2/3英寸                               ★分辨率：1920（H）x1080(V)

★帧率：25fps                                                                  ★视频检测距离：可变焦镜头（可选择对应<1km ，<3km，<10km）

红外热成像参数：

★探测器类型：焦平面阵列，非制冷微热量型        ★波长范围：7.5 um ~ 13 um

★红外图像分辨率：320(H)x240(V)                    ★热灵敏度：<0.05℃ @30℃

★图像帧率：30Hz                                           ★测温范围：-20℃~+120℃   0℃~350℃

★红外监测距离：可变焦红外镜头 <1km （可选择对应<3km，<10km）

FPGA ISP处理（针对可见光处理）：

★ 宽动态处理                                                 ★ 清晰度增强

★ 自动曝光/自动增益                                       ★ 自动白平衡

★ 2D降噪

DM8127平台参数：

★ Cortex A8 1GHz，C674x DSP 750MHz             ★ DDR3 512MB

★ Mirco SD                                                     ★ USB2.0

★1000M/100M Ethernet

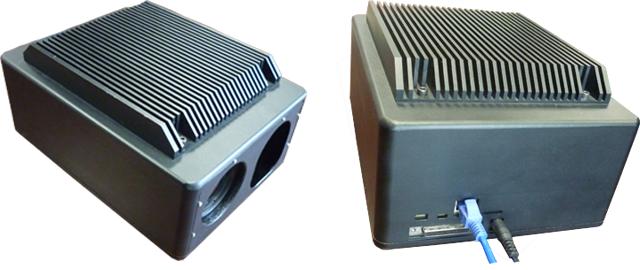

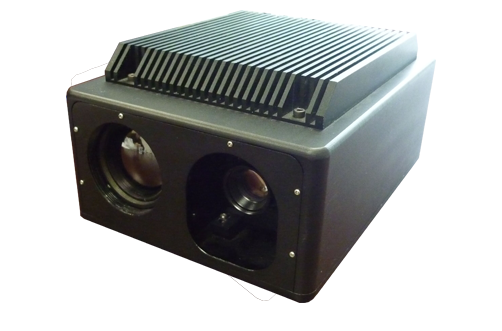

产品效果图
