Oeabt 基座光学 TOC-X3 可调自动定心调整架
产品说明
• 自动定心机构，可快速交换光学元件；
• 可安装Ø2.5mm~Ø50.8mm范围大小内的光学元件；
• 非常适用于圆形或正方形光学器件；
• 锁定螺丝可实现安全固定功能；

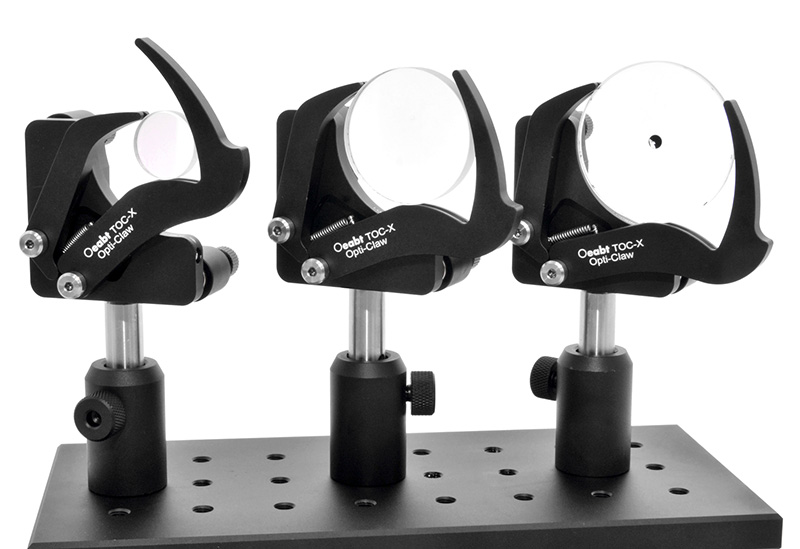

凭借独特的爪挠夹持镜片设计，无需在每次使用不同直径的光学元件时调整镜架的高度。调整架可自动将Ø0.1英寸(Ø2.5mm)到 Ø2.0英寸(Ø50.8mm) 范围内的光学元件定心到0.2mm以内。V型爪挠具的自动对准运动可使镜片保持在同一光轴上，而与其直径无关。

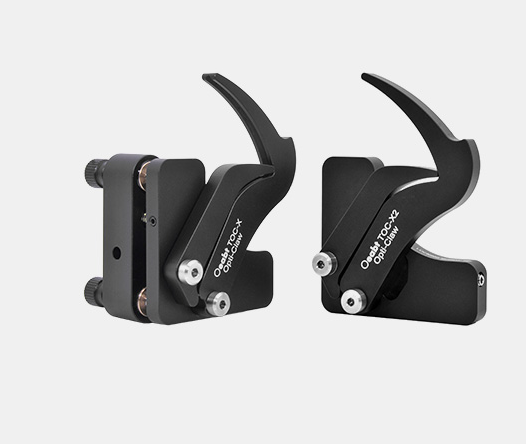

| 可调自动定心调整架 | ||
| 型号 | TOC-X(可调倾斜款) | TOC-X3(固定款) |
| 规格 | 53.9*53.9*41.0mm(不包含爪夹具) | |
| 角度范围 | ±4° | 无 |
| 兼容镜片 | Ø2.5-Ø50.8mm | |
| 螺纹类型 | M4沉头孔 | M4螺纹孔 |
| 光轴高度 | 50.8mm | |
| 重量 | 148.5g | 71.6g |
| 材质 | 7075铝合金 | |
示意图
通用参数

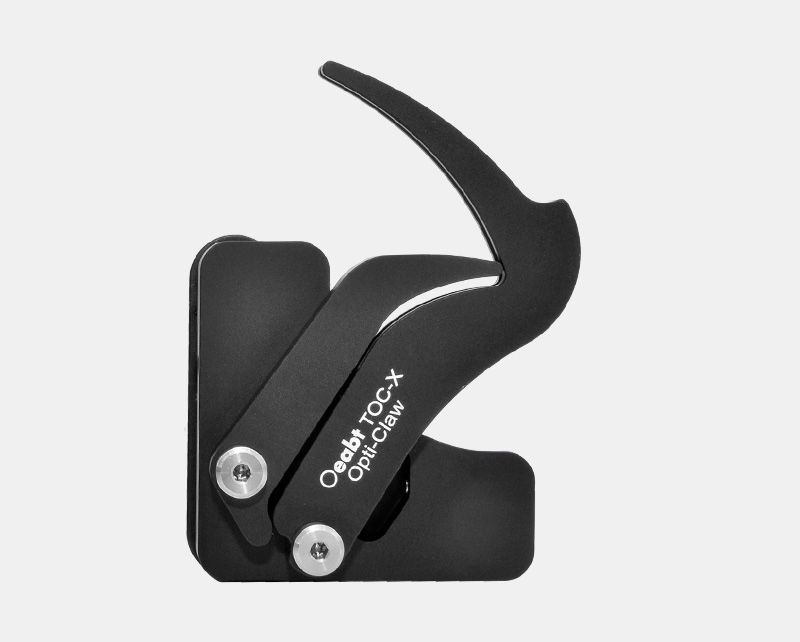

TOC-X 可调自动定心调整架
• 动定心机构，可快速交换光学元件；
• 可安装Ø2.5mm~Ø50.8mm范围大小内的光学元件；
• 非常适用于圆形或正方形光学器件；
• 锁定螺丝可实现安全固定功能；
• 可提供ZXY轴角度调节，最大可调角度：±4°；
• M4螺纹安装孔，可安装接杆，用于自由空间；
凭借独特的爪挠夹持镜片设计，无需在每次使用不同直径的光学元件时调整镜架的高度。调整架可自动将Ø0.1英寸(Ø2.5mm)到 Ø2.0英寸(Ø50.8mm) 范围内的光学元件定心到0.2mm以内。可为光学元件提供±4°的仰俯和倾斜调节。
