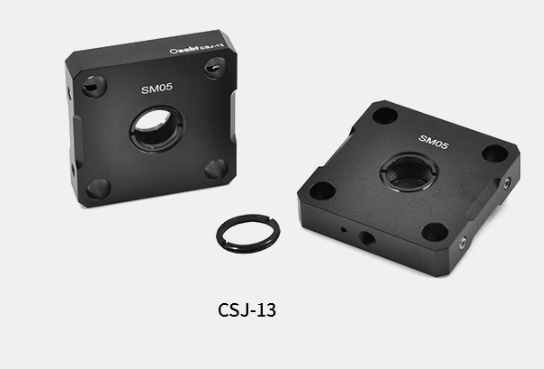

Oeabt 基座光学 CSJ-13 SM05螺纹笼板

Oeabt    基座光学    CSJ-13    SM05螺纹笼板

产品说明

• CSJ-13 SM05螺纹笼板可安装Ø1/2英寸光学元件；

• 厚度0.35英寸(8.89mm)SM05中心孔，兼容Ø1/2英寸透镜套管；

• 光学元件安装厚度，最厚为5mm；

• 笼板附带两个SM05卡环；

• 底部M4螺纹孔可安装不锈钢接杆；

• 兼容30mm笼式系统；

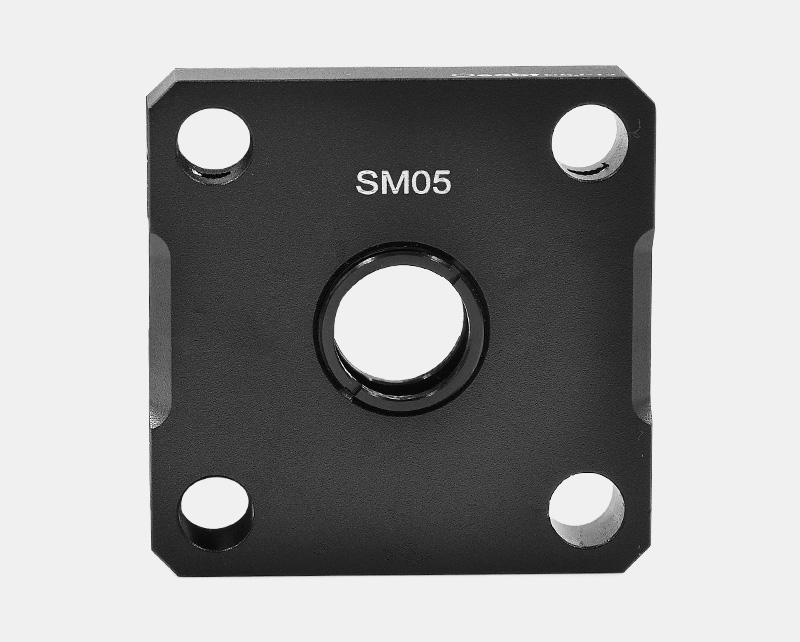

CSJ-13螺纹笼板的中心有一个SM05 (0.535-40)螺纹孔，兼容Ø1/2英寸透镜套管。中心螺纹孔也可以直接安装最厚0.2英寸 (5mm)的Ø1/2英寸镜片；更加便利的是，笼板上底面都含有一个8-32 (M4)螺纹孔, 用于安装接杆的应用。

示意图

通用参数

CSJ-13 SM05螺纹笼板

• CSJ-13 SM05螺纹笼板可安装Ø1/2英寸光学元件；

• 厚度0.35英寸(8.89mm)SM05中心孔，兼容Ø1/2英寸透镜套管；

• 光学元件安装厚度，最厚为5mm；

• 笼板附带两个SM05卡环；

• 底部M4螺纹孔可安装不锈钢接杆；

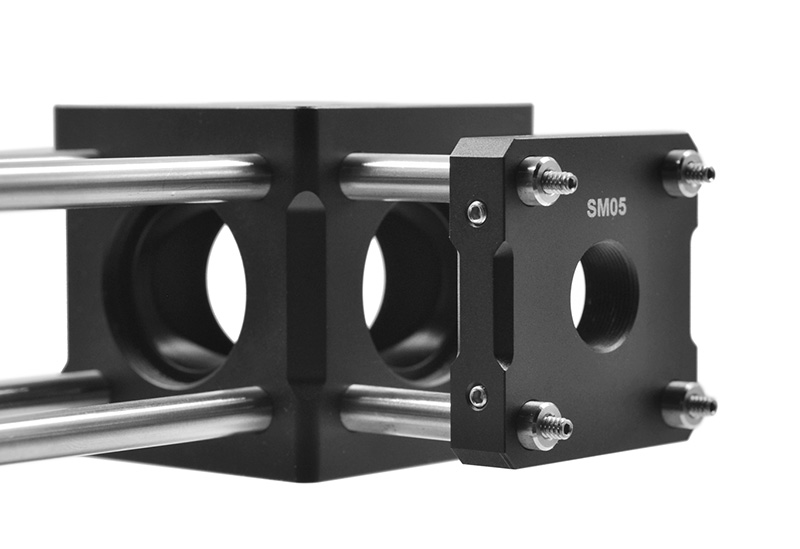

• 兼容30mm笼式系统；

CSJ-13螺纹笼板的中心有一个SM05 (0.535-40)螺纹孔，兼容Ø1英寸透镜套管。中心螺纹孔也可以直接安装最厚0.2英寸 (5mm)的Ø1/2英寸镜片；更加便利的是，笼板上底面都含有一个8-32 (M4)螺纹孔, 用于安装接杆的应用。
