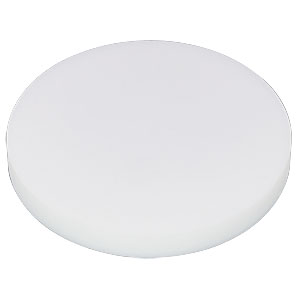

Thorlabs索雷博 LAT300 平凸透镜
特性
- 材料：聚四氟乙烯(Virgin White PTFE)
- 非常适用于太赫兹(THz)频带
- 可选尺寸：Ø50 mm、Ø2英寸、Ø3英寸和Ø4英寸
- 焦距可选75至500 mm
我们提供由聚四氟乙烯(Virgin White PTFE)制成的塑料平凸透镜，它拥有低介电常数，在520 GHz时约为1.96，折射率约为1.4。本页的所有透镜的f/#(与NA成反比)都保持相对固定。PTFE的低介电常数确保了插入损耗相对低。PTFE的典型工作范围为最大约2 THz。我们还提供一系列TPX THz透镜，适用于需要比PTFE系列透镜的更低衰减、不同尺寸或不同NA的应用。
太赫兹(THz)范围指的是频率从300 GHz到10 THz，或波长范围从30 μm到1 mm。一直到最近，太赫兹范围都是电磁波谱中用地相对少的波段；但在最近几年中，太赫兹已得到广泛关注，应用于多种领域，如光谱学、天文学、遥感和安全领域(太赫兹成像)。在电磁光谱上，太赫兹波段介于微波和光学波段之间。这个位置影响了微波和光学技术在太赫兹领域的融合。
| Common Specifications | |
|---|---|
| Material | PTFEa Dielectric Constant: 1.96 at 520 GHz |
| Design Frequency | 500 GHz |
| Surface Irregularity for Ø50 mm Lenses | < 10 μm, corresponding to λ/20 at 1.5 THz |
| Transmitted Wavefront Error for Ø2", Ø3", and Ø4" Lenses | < 60 μm, corresponding to λ/10 at 500 GHz |
| Diameter Tolerance | +0.0/-0.2 mm |
| Center Thickenss Tolerance | ±0.20 mm |
| Surface Quality | 60-40 Scratch-Dig |
| Spherical Surface Powerb | 0.0025λ |
| Centration | < 3 arcmin |
| Clear Aperture | >85% of diameter |
- 点击链接查看关于基底的详细规格
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。在本例中，光圈数(surface power)针对的是500 GHz (600 µm)的设计频率。
Click to Enlarge
图1.1 上面展现了根据Beer-Lambert定律给出的PTFE衰减系数。
如要计算与透镜相关的参数，请点击透镜参数计算器(Lens Parameter Calculator)，下载支持宏的Excel文档。此文件包含以下参数的计算：
- 衍射极限光斑直径
- 发散全角
- 最大束腰距离
- 某距离处的光束直径
- f-Number
- 光学不变量
请注意，使用Excel文档必须启用宏。只需在打开文档时点击黄色信息栏中的"Enable Content"按钮即可。
