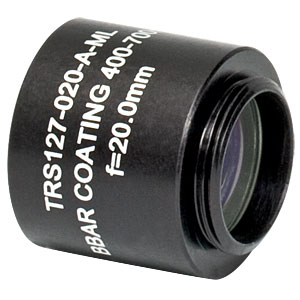

Thorlabs索雷博 TRS127-020-A-ML Steinheil消色差三胶合透镜

Thorlabs索雷博   TRS127-020-A-ML   Steinheil消色差三胶合透镜

特性

• Steinheil消色差三胶合透镜，已安装和未安装
  • 未安装版本：Ø1/4英寸、Ø1/2英寸或Ø1英寸
  • 已安装版本：SM05或SM1螺纹
• 增透膜范围：400 - 700 nm (R_avg < 0.5%)
• 出色的像差补偿特性

Thorlabs的Steinhel消色差三胶合透镜设计提供有限共轭比和1:1成像。消色差三胶合透镜是校正所有初级像差最简单的透镜。这些三胶合透镜是由两片高折射率透镜中间胶合一片低折射率透镜而组成的(请查看表G1.1和G2.1了解详情)，而且轴向和离轴性能俱佳。如需具有无穷共轭比和放大的三胶合透镜，请查看Hastings三胶合透镜。

我们的Steinhel消色差三胶合透镜分为已安装和未安装版本。未安装版本有Ø1/4英寸、Ø1/2英寸或Ø1英寸三种尺寸。已安装的Ø1/2英寸和Ø1英寸三胶合透镜分别有SM05 (0.535英寸-40)和SM1 (1.035英寸-40)螺纹，外壳上刻有产品型号、镀膜范围和焦距。

Click to Enlarge
图1.1 增透膜反射率随波长变化的理论曲线。阴影区域为增透镀膜的最佳波长范围。这个区域外的性能不能保证。

• 反射率针对于增透镀膜范围。
• 损伤阈值受到增透镀膜限制。更多信息请查看损伤阈值标签。

Steinheil消色差三胶合透镜，已安装，可见光，有限共轭比

Table G2.1  Specifications
Item#	Thread	Lens Diameter	fa	WD1a	WD2a	Graphsb	Materials (Outer/Inner)	Refractive Indexc (Outer/Inner)	R1a,d	R2a,e	La,f	Reference Drawing
TRS127-020-A-ML	SM05 (0.535"-40)	1/2" (12.7 mm)	20 mm ± 2%	35.5 mm	34.1 mm		N-SF8 / N-BAF52	1.68 / 1.61	18.3 mm	7.4 mm	15.0 mm
TRS254-040-A-ML	SM1 (1.035"-40)	1" (25.4 mm)	40 mm ± 1%	68.2 mm	65.9 mm		N-F2 / N-K5	1.62 / 1.52	28.8 mm	13.3 mm	34.2 mm

• 定义请见参考图纸，点击Reference Drawing栏中的图标查看。
• 点击查看透过率和焦距偏移的曲线和原始数据。
• 633 nm
• R₁ = R₄
• R₂ = R₃
• 关于透镜厚度信息，请查看上方对应的未安装透镜的厚度。
