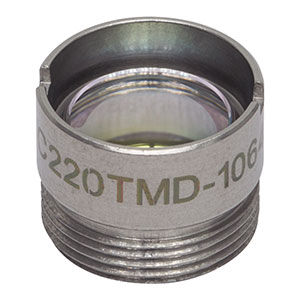

Thorlabs索雷博 C220TMD-1064 模压玻璃非球面透镜

C220TMD-1064 - 非球面透镜，f = 11.0 mm，NA=0.25，WD = 5.8 mm，已安装，增透膜：1064 nm

详情

特性

设计用于无穷放大率的模压玻璃非球面透镜
聚焦或准直光时不引入球差
提供未安装或带无磁303不锈钢透镜外壳(刻有型号)的预安装版本
用于405 nm或1064 nm的增透膜

非球面透镜在聚焦或者准直时不会在透射波前中引入球差。对于单色光源，球差往往是限制单个球面透镜在聚焦或者准直时达到衍射极限性能的因素。因此，非球面透镜经常是在许多应用中使用单光学元件的最佳方案，包括对光纤或激光二极管的输出光进行准直、将光耦合到光纤中、空间滤波、或者将光束成像在探测器上。

所有这些模压玻璃透镜在两面镀有405 nm或1064 nm增透膜。其他增透膜选项请查看表1.1。

所有这些模压玻璃透镜都可以预先安装在303无磁不锈钢外壳中，外壳上刻有方便识别的产品型号。这些已安装版本带有公制螺纹，方便集成到光学装置或者OEM应用中。通过使用非球面透镜转接件，已安装非球面透镜能够直接兼容我们的SM1螺纹(1.035"-40)透镜套管。它们与显微物镜转接件延伸套管组合使用时，能够直接替换多元件显微镜物镜。

如果使用未安装非球面透镜来准直点光源或者激光二极管时，应将曲率半径较大的一面(即更平坦的一面)朝向点光源或者激光二极管。如果使用已安装非球面透镜对光束进行准直时，将外壳上带有外螺纹的一侧朝向光源。

这些透镜的损伤阈值由增透膜确定。作为指导，对于1064 nm波长，这些增透膜能够承受100 W/cm²连续波输入功率，或者10 ns脉冲时的0.1 J/cm²能量。我们使用多种光学玻璃生产模压玻璃非球面，从而达到需要的性能。模压工艺会使得这些玻璃的属性(比如阿贝数)稍微偏离玻璃生产商给出的数据。点击下方信息图标并选择Glass标签可以查看每种透镜的特定的材料属性。

Click to Enlarge
Click for Raw Data Transmission of 120 Grit Diffusers

Click to Enlarge
Click for Raw Data

Table 1.1 Molded Glass Aspheric Lenses
Infinite Conjugate
Uncoated
350 - 700 nm (-A Coating)
600 - 1050 nm (-B Coating)
1050 - 1700 nm (-C Coating)
1.8 - 3 µm (-D Coating)
3 - 5 µm (-E Coating)
8 - 12 µm (-F Coating)
405 nm V-Coating
1064 nm V-Coating
Finite Conjugate
Uncoated

如何选择透镜

一般使用非球面透镜将直径为1到5 mm的光束耦合到单模光纤中。下面通过一个简单的实例来说明选择正确的透镜需要考虑的主要规格。

实例：
光纤：P1-630A-FC-2
透过透镜前的准直光束：Ø3 mm

查看P1-630A-FC-2, 630 nm, FC/PC单模光纤跳线的规格知其模场直径(MFD)为4.3 μm，该规格需要满足下面方程计算出的衍射极限光斑大小：

$Equation for Diffraction-Limited Spot$

这里，f是透镜的焦距，λ是入射光的波长，D是入射在透镜上的准直光的直径。换算求解准直透镜的焦距，得到

focal length of collimating lens

Thorlabs提供大量可供选择的已安装或者未安装非球面透镜。最接近16 mm的非球面透镜的焦距为15.29 mm (产品型号352260-B或A260-B)。该透镜的通光孔径也大于准直光的直径。因此，这个非球面透镜是符合以上参数要求(即P1-630A-FC-2单模光纤和3 mm准直光束直径)的最佳选择。另外，聚焦光束的光斑应该小于单模光纤的模场直径时，才能获得最佳的耦合。这样，如果没有完全匹配的非球面透镜，可以选择焦距比计算结果更小的非球面透镜。如果非球面透镜的通光孔径足够大，也可以在通过非球面透镜之前对光束进行扩束，这样可以减小聚焦光斑的大小。
