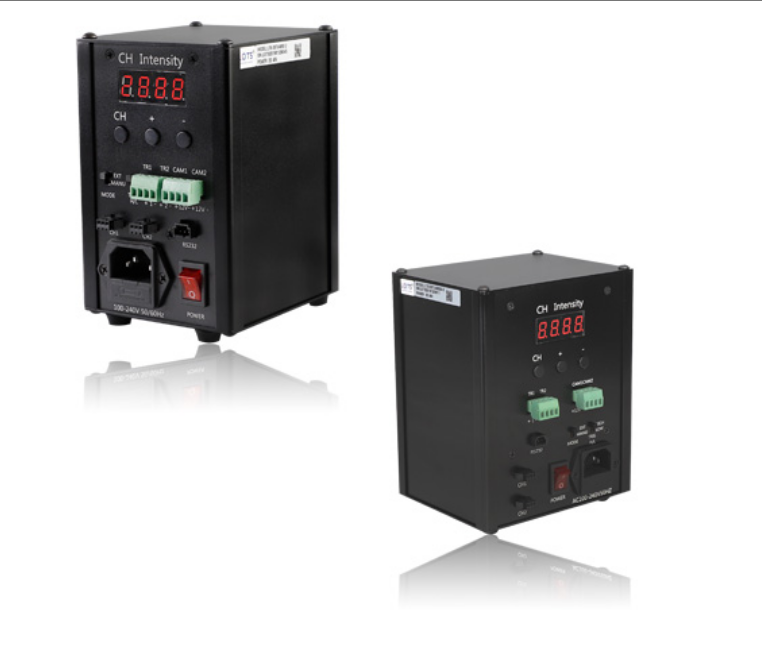

LOTS乐视 LTS-3STU48200-2 光源控制器

LOTS乐视   LTS-3STU48200-2   光源控制器

控制器特点
1、具备增亮功能，发光时间为0-999us可调
2、具备常亮功能，发光亮度为0-100%可调
3、操作简单，可手动操作或使用RS232进行控制
4、输出精度高，响应速度快，延时短
5、具备过流保护与记忆功能

控制器参数

连接步骤 :

步骤1:将光源与控制器连接好(参考右图)。 步骤1:将光源与控制器连接好(参考右图)。

步骤2:外部触发信号与控制器触发端连接好,若需要触发相机同步拍照，可通过

连线，将相机触发口与控制器上的相机同步触发信号输出接口相连。

步骤3:如果需要用计算机对光源发光时间或百分比进行控制，请在关机的状态下用配套的RS232数据线将PC和控制器接好，使用我司提供的Demo程序或贵公司编写的程序进行控制即可。在用串口方式进行操作时，仍然可用手动的方式对各通道的参数进行设置，即上位机和控制器都可对参数过行设置。

步骤4:接入电源（AC100-240V），把红色开关按钮“-”按下，“O”凸起，指示灯亮，表示已上电。

外部触发信号输入接线方法

3STU3STU系列控制器可设置为上升沿触发/下降沿触发，LTS-3STU48200-4共有4组触发端口，每组分别有+ -标识，在+ -之间输入高电平（5-24）V,可实现触发功能。

触发说明：TR1触发CH1通道，TR2触发CH2通道，+极接触发信号，-极 接地。触发信号周期不能小于1.42ms。备注：TR1(+1-)触发CH1通道，TR2(+2-)触发CH2通道，TR3(+3-)触发CH3通道，TR4(+4-)触发CH4通道，触发信号有效频率<704Hz。

相机同步触发信号接线方法

3STU系列控制器有4组12V的相机触发信号，与输出光源时间同步，供相机触发使用，可在光源点亮时触发相机同步拍照。

触发相机说明：CAM1与CH1输出同步，CAM2与CH2输出同步。输出一 组12V的电压信号。备注：CAM1与CH1同步，CAM2与CH2同步，CAM3与CH3同步，CAM4与CH4同步。

常用外部触发信号接线方法

时序图

说明：当控制器收到外部触发信号后延时T1≤50us，在控制器的输出端连接的光源点亮，点亮时间为控制器面板设置的时间，时序图中为T5,T5≤999us。同时在光源点亮时延时T2≤50us输出一组信号用于触发相机或外部设备。在相机收到控制器给出的信号后可延时T3≤50us再拍照，此时拍出的照片亮度为*亮。当相机拍照完毕， 光源点亮时间T5完成后，光源熄灭，一个工作周期完成。两次触发的时间间隔不 能小于1.42ms。

控制器型号
