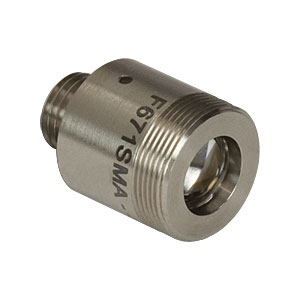

Thorlabs索雷博 F671SMA-405 光纤准直器

F671SMA-405 - SMA905光纤准直器，405 nm，f=4.02 mm，NA=0.60

详情

特性

光纤准直器，带SMA905接头，用于单模光纤跳线
对准从405 nm到4.55 µm(见表1.3)的波长
根据波长，准直光束直径从0.64 mm到4.0 mm
每个准直器都经过出厂对准
简化光纤耦合探测系统
无磁不锈钢外壳
提供定制对准波长等选项，请联系技术支持

这些光纤准直器经过预对准，用于准直从SMA905接头的光纤出射的光，并具有衍射极限性能。它们没有活动部件，结构紧凑，方便集成到已有的装置中。由于非球面透镜会产生色差，因此有效焦距(EFL)与波长有关。设计波长是指与理想光束发散角对应的波长(更多信息，请看发散角曲线和计算标签)。有些设计波长下的准直器具有不同的准直光束直径。请从表1.3的快速链接中选择波长，了解详情。

Click to Enlarge

View Product List

Click to Enlarge
图1.1 利用AD11NT转接件将光纤准直器安装在KM100调整架中。

图1.2 光纤准直器和安装的非球面透镜利用AD1109F转接件聚焦跳线出射的光。

非球面透镜经过出厂对准，与特定的单模光纤跳线连接时，能够准直设计波长的光。此外，非球面透镜两面都镀有增透膜，最大限度地减少了表面反射。对于某些应用，准直器也能用于增透膜波长范围内的其它波长。请参考每种准直器的理论发散角曲线，确定其是否适合您的应用。这些准直器的工作温度范围从-40°C到93°C。请注意，这些准直器不能在真空中使用。如需定制对准波长、工作温度范围或真空兼容性，请联系技术支持。

虽然这些准直器设计用于单模光纤跳线，但也能用于小芯径、低NA的多模光纤跳线。为了提高性能，我们建议将这些准直器与我们镀增透膜的多模光纤跳线配合使用。这些跳线在光纤的一端镀有增透膜，以在光纤与自由空间界面上提高透射率，并改善回波损耗。请注意，仅在与单模光纤一起使用时才能保证性能规格。

为了安装这些光纤准直器，我们推荐使用我们的准直器安装转接件，包括可调准直器安装转接件，可以提供俯仰和偏转调节。除了Ø1/2英寸和Ø1英寸无螺纹的版本之外，还可以选择具有SM05(0.535"-40)、RMS(0.800"-36)或SM1(1.035"-40)外螺纹的版本。带M12 x 0.5外螺纹的准直器可以直接安装在我们的CP1M12(/M)笼板中，然后集成到30 mm笼式系统。

中红外准直器
对于对准波长为3.45 µm和4.55 µm的准直器，我们推荐氟化物光纤跳线。虽然这些准直器在特定波长下进行了对准，但是它们在较宽的波长范围内发散角都比较小，因此也可用于准直增透膜范围内的其它波长。请参考每种准直器的理论发散角曲线，确定其是否适合您的应用。

替代选项
我们也提供一系列可调节的FiberPort准直器，它们的使用波长范围更宽，非常适用于可调节的紧凑型光纤耦合器。关于其它准直和耦合选项，请参考准直器选择指南标签，或者联系技术支持。

Table 1.3 Quick Links to Stocked Wavelengths^a
405 nm	532 nm	543 nm	633 nm	780 nm	850 nm	980 nm	1064 nm	1310 nm	1550 nm	2 µm	3.45 µm	4.55 µm

这些准直器可以根据要求进行定制对准，以在其他波长下工作；咨询请联系技术支持。

Coating Information
Coating Designation	405	A^a	B^a	1064	C	D	E
Coating Range	395 - 415 nm	350 - 700 nm or 400 - 600 nm	600 - 1050 nm or 650 - 1050 nm	1050 - 1075 nm	1050 - 1620 nm or 1050 - 1700 nm	1.8 - 3.0 µm	3 - 5 µm
Reflectance	< 0.25% @ 405 nm	R_avg < 0.5% within Coating Range	R_avg < 0.5% within Coating Range	< 0.25% @ 1064 nm	R_avg < 0.5% within Coating Range	R_avg < 1.0% within Coating Range	R_avg < 1.0% within Coating Range
