Oeabt 基座光学 CSD-M1 卡入式笼板

Oeabt    基座光学    CSD-M1   卡入式笼板

产品说明

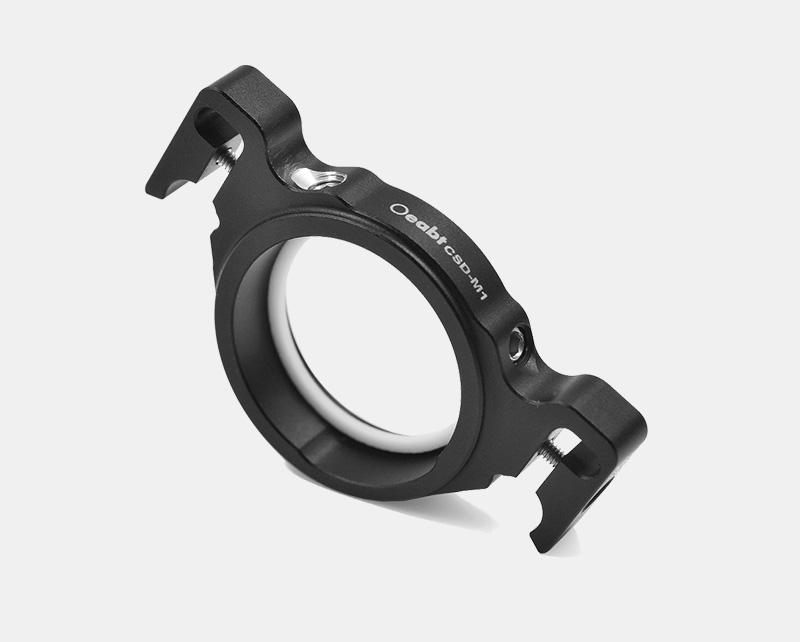

• CSD-M1卡入式笼板可安装Ø1英寸光学镜片；

• 笼板带挠性锁定可稳定固定到M6笼杆上面；

• 安装方式采用对角线安装，而非相邻的笼杆；

• 自带2mm带帽螺丝,利用六角扳手拧紧挠性夹具中的带帽螺丝；

• 顶面两个尼龙顶丝可起到三点固定光学元件；

• 附带铁氟龙垫圈；

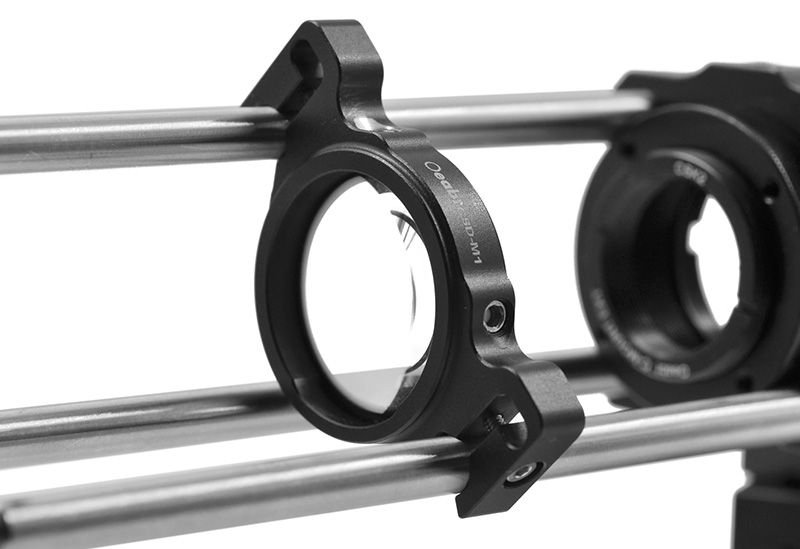

卡入式笼板可将Ø1英寸光学元件插入或移出组装的30mm笼式系统。笼板夹着的是处于对角线的M6笼杆，而非相邻的笼杆。为了将其插入笼式系统，先要拿着笼板确定安装的对角线，然后将其滑到两根笼杆之间，摁入笼板，将其卡到笼杆上，最后再用5/64英寸(2.0 mm)六角扳手(不附带)拧紧挠性夹具中的带帽螺丝。

示意图

通用参数

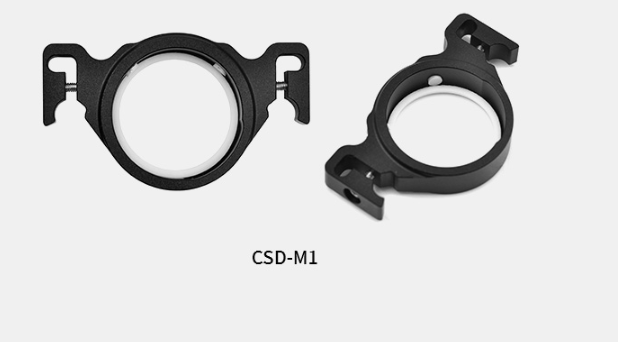

CSD-M1卡入式笼板

• CSD-M1卡入式笼板可安装Ø1英寸光学镜片；

• 笼板带挠性锁定可稳定固定到M6笼杆上面；

• 安装方式采用对角线安装，而非相邻的笼杆；

• 自带2mm带帽螺丝,利用六角扳手拧紧挠性夹具中的带帽螺丝；

• 顶面两个尼龙顶丝可起到三点固定光学元件；

• 附带铁氟龙垫圈；

卡入式笼板可将Ø1英寸光学元件插入或移出组装的30mm笼式系统。笼板夹着的是处于对角线的M6笼杆，而非相邻的笼杆。为了将其插入笼式系统，先要拿着笼板确定安装的对角线，然后将其滑到两根笼杆之间，摁入笼板，将其卡到笼杆上，最后再用5/64英寸(2.0 mm)六角扳手(不附带)拧紧挠性夹具中的带帽螺丝。
