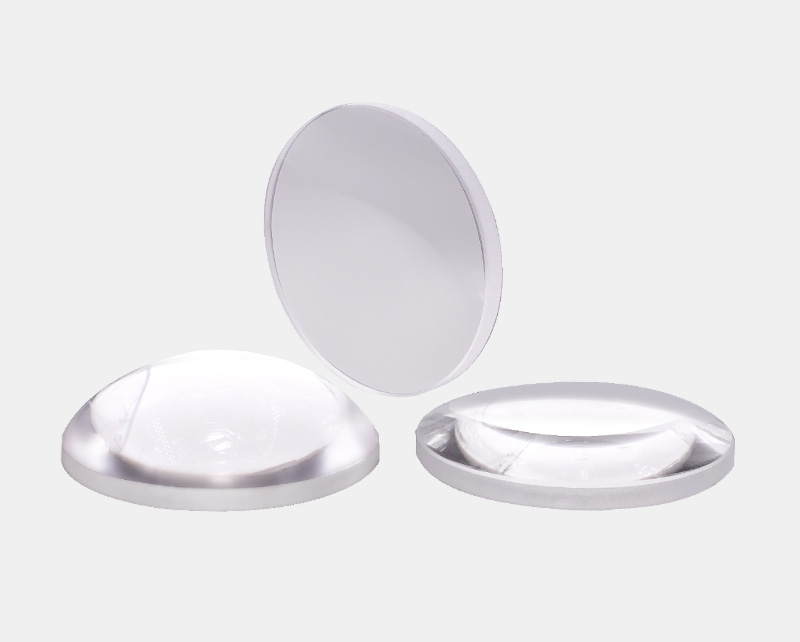

Oeabt 基座光学 OLB-I1-200P 平凸透镜
产品说明
• 射入平凸透镜的光线有方向性。请务必从凸面一侧射入平行光。否则球差会变大，焦点光斑会变大,成像变得模糊；
• 无镀膜产品因透镜的正面和反面都存在反射损失,所以透过率为85%左右；
• BK7材料的透镜中，备有可见光·近红外·红外三种类型的防反射膜的透镜；
• 球面平凸透镜有色差，焦距随波长变化；
• 凸透镜无镀膜款：型号末尾P； 凸透镜镀膜款：型号末尾PM；

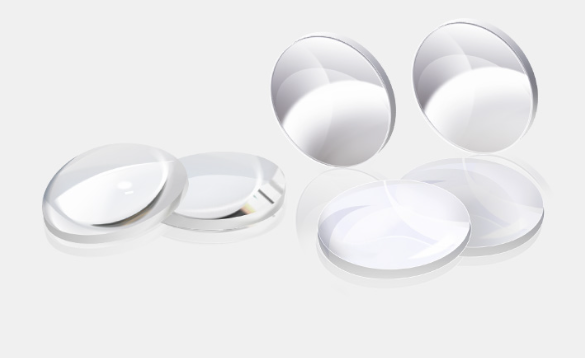

球面透镜系列包括平凸透镜、平凹透镜、双凸透镜、双凹透镜4种球面透镜类型可选；
平凸透镜形状简单，可以在球差较小的激光实验用透镜。可用于将激光聚集到探测器，或用于单色光源的成像实验和运用等。
| 无镀膜款 | 镀膜款 | |
| 材质 | BK7 | |
| 直径 | Ø1英寸(25.4mm) | |
| 折射率 | ne=1.519 | |
| 波长 | 200～2000nm | 400-700nm |
| 透过率 | 80%-85% | 90% |
| 有效口径 | 90% | 80% |
| 表面质量 | 40-60 | 20-40 |
| 型号 | 参数 | ||||
| OLB-I1-30P(M) | f30; te1.7; tc8.3; fb24.5; '＜1 | |||||
| OLB-I1-50P(M) | f50; te1.9; tc5.2; fb46.6; '＜1 | |||||
| OLB-I1-70P(M) | f70; te1.9; tc4.2; fb67.2; '＜1 | |||||
| OLB-I1-100P(M) | f100; te1.9; tc3.5; fb97.7; '＜1 | |||||
| OLB-I1-150P(M) | f150; te2.0; tc3.0; fb148.0; '＜1 | |||||
| OLB-I1-200P(M) | f200; te2.0; tc2.8; fb198.2; '＜1 | |||||
| OLB-I1-300P(M) | f300; te2.0; tc2.5; fb298.4; '＜3 | |||||
| OLB-I1-500P(M) | f500; te2.0; tc2.3; fb498.4; '＜3 | |||||
| OLB-I1-1000P(M) |f1000; te2.0; tc2.2; fb998.5; '＜3 | |||||
| *外径:OD；焦距:f；边缘厚度:te；中心厚度:tc；后焦距:fb；偏心:'；单位:mm； | |||||

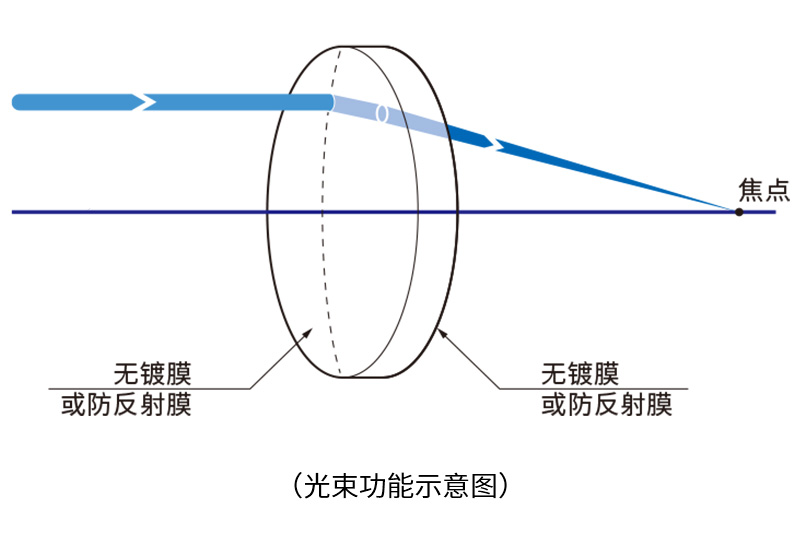

示意图
通用参数
OLB-I1-P系列 平凸透镜【无镀膜款】
• 射入平凸透镜的光线有方向性。请务必从凸面一侧射入平行光。否则球差会变大，焦点光斑会变大,成像变得模糊；
• 无镀膜产品因透镜的正面和反面都存在反射损失,所以透过率为85%左右；
• BK7材料的透镜中，备有可见光·近红外·红外三种类型的防反射膜的透镜；
• 球面平凸透镜有色差，焦距随波长变化；
• 凸透镜无镀膜款：型号末尾P；
【无镀膜款】平凸透镜形状简单，可以在球差较小的激光实验用透镜。可用于将激光聚集到探测器，或用于单色光源的成像实验和运用等。
