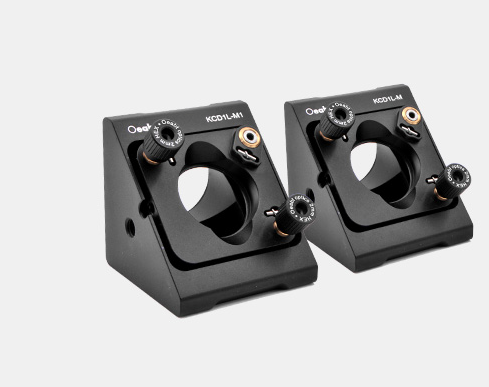

Oeabt 基座光学 KCD1L-M 30mm笼式直角镜架

Oeabt    基座光学     KCD1L-M   30mm笼式直角镜架

产品说明

• 转向调整架，用于1英寸圆形光学元件；

• 提供±4º的俯仰和偏转调节；

• 将Ø1英寸(25.4mm)光学元件以相对于光轴45°角安装；

• 安装Ø6mm笼杆，可选平滑孔或4-40螺纹孔；

• 兼容30mm笼式系统，且兼容SM1 (1.035"-40)；

• 一个M4螺孔和一个M6螺孔用于Ø12mm接杆和Ø1英寸接杆；

• SM1螺纹孔可兼容安装一英寸套筒；

KCD1L直角调整架设计易于成到我们的30mm笼式系统中。调整架的入射和出射端口有一个SM1螺孔，可以集成Ø1英寸的透套筒。调整架具有3个3/16"-100 调节器，可以进行反射镜的精密对准，可以在一个30mm笼式系统中进行精确的光束对准。

示意图

通用参数

KCD1L-M 30mm笼式直角调整架

• 转向调整架，用于1英寸圆形光学元件； 提供±4º的俯仰和偏转调节；

• 将Ø1英寸(25.4mm)光学元件以相对于光轴45°角安装 8个6.35mm深的Ø6mm平滑孔，用于安装Ø6mm笼杆；

• 兼容< a href="https://www.oeabt.com/list.php?pid=1&ty=22&bid=5&sid=27" target="_blank">30mm笼式系统，且兼容SM1 (1.035"-40)；

•   一个M4螺孔和一个M6螺孔用于Ø12mm和Ø1英寸< a href="https://www.oeabt.com/search.php?pid=1&ty=0&q=接杆" target="_blank">接杆；

【Ø6mm通孔】KCD1L-M直角调整架设计易于成到我们的30mm笼式系统中。调整架的入射和出射端口有一个SM1螺孔，可以集成Ø1英寸的透套筒。调整架具有3个3/16"-100 调节器，可以进行反射镜的精密对准，可以在一个30mm笼式系统中进行精确的光束对准。
