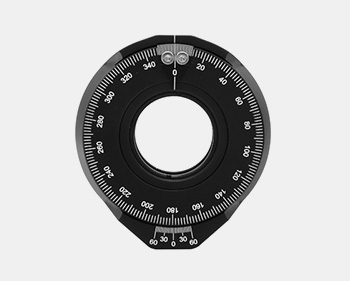

Oeabt 基座光学 SM-RP1 旋转安装架
产品说明
• 360°连续旋转的旋转安装架；
• 可安装最厚为11.5mm的Ø1英寸光学元件；
• 360°的刻度盘，分度为2°；零刻度线分度1°；
• 底板的刻度对准线便于精确定位，且正下方具有5弧分游标刻度作用于角度微调；
• 通过固定螺丝锁定旋转；

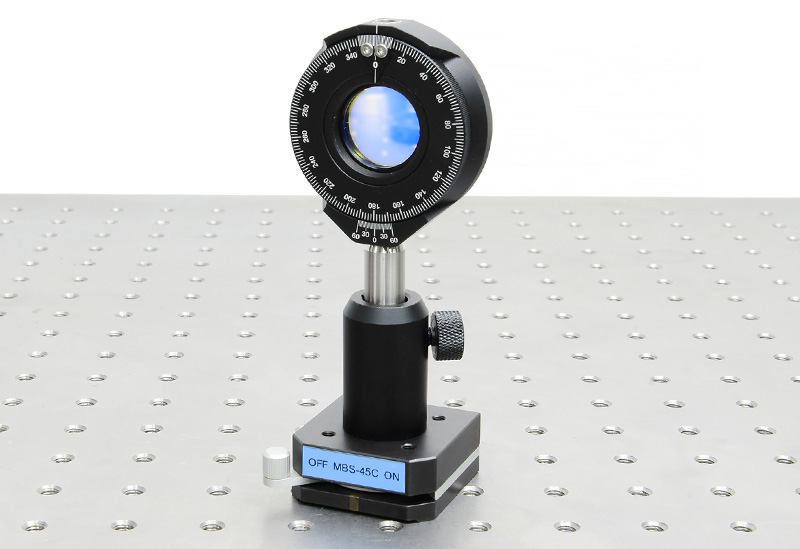

SM-RP1是可锁定的连续旋转安装架，安装架的滚花边刻度盘能360°连续旋转，分度2°。为了便于辅助对准，零刻度线延伸到SM1螺孔的外边缘，精度分度1°。同时底板刻有分度5弧分的游标刻度。便于精确重复定位和角度微调。
| 型号 | SM-RP1 |
| 规格 | Ø53.2*62.5mm |
| 刻度分度 | 刻度盘：360°,分度2°; 零度对准线:分度1°; 游标刻度:5弧分; |
| 中心孔径 | SM1（1.035”-40）内螺纹 |
| 螺纹类型 | M4螺孔 |
| 重量 | 95.2g |
| 材质 | 7075铝合金 |

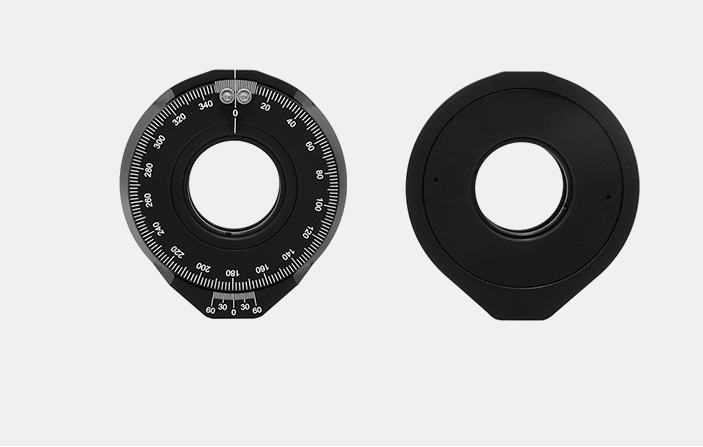

示意图
通用参数
SM-RP1 旋转安装架
• 360°连续旋转的旋转安装架；
• 可安装最厚为11.5mm的Ø1英寸光学元件；
• 360°的刻度盘，分度为2°；零刻度线分度1°；
• 底板的刻度对准线便于精确定位，且正下方具有5弧分游标刻度作用于角度微调；
• 通过固定螺丝锁定旋转；
SM-RP1是可锁定的连续旋转安装架，安装架的滚花边刻度盘能360°连续旋转，分度2°。为了便于辅助对准，零刻度线延伸到SM1螺孔的外边缘，精度分度1°。同时底板刻有分度5弧分的游标刻度。中心孔径具有SM1（1.035”-40）内螺纹，能够安装最厚11.5mm的Ø1英寸光学元件，以及其它SM1螺纹组件。
