Oeabt 基座光学 LD-P-0.75A LD光源控制器
产品说明
• LD光源控制器兼容2P、3P引脚的LD发光管；
• 提供TO-18、TO-5激光二极管可供选购；
• SM1/SM05螺纹的二极管安装座；
LD光源控制器可以通过接外部脉冲信号（PWM）方式对LD发光管进行频率和亮度进行调节，频率范围为0-5kHz，占空比范围为0-100%。
| LD光源控制器 | |||
| 型号 | 输出电流 | 亮度调节 | PWM调控 |
| LD-P-3A | 3A | 不可调 | 支持 |
| LD-P-1.8A | 1.8A | ||
| LD-P-0.75A | 0.75A | ||

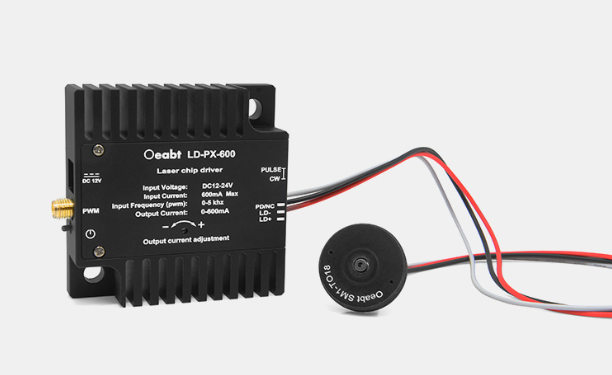

| LD-PX-600 | 600mA | 可调 | |
| LD-PX-380 | 380mA | ||
| LD-PX-250 | 250mA | ||
| LD-PX-190 | 190mA | ||
| LD-PX-112 | 112mA | ||
| LD-PX-84 | 84mA | ||
| LD-PX-53 | 53mA | ||
| 激光二极管 | ||||
| 二极管类型 | 波长 | 输出功率 | 输入电流 | 品牌 |
TO-18 (∅5.6mm) | 405nm | 80mW | 80-90mA | SONY |
| 488nm | 80mW | 80-90mA | ||
| 505nm | 10mW | 60mA | 夏普 | |
| 515nm | 10mW | 60mA | 夏普 | |
| 520nm | 30mW | 110mA | 夏普 | |
| 650nm | 100mW | 130mA | 三菱 | |
| 660nm | 130mW | 250mA | 三菱 | |
| 780nm | 100mW | 110mA | 罗姆 | |
| 808nm | 30mW | 360mA | 华光 | |
| 830nm | 210mW | 240mA | 夏普 | |
TO-5 （∅9mm） | 450nm | 3.75V | 3.75A | 日亚 |
| 638nm | 1.2V | 1.2A | 三菱 | |
| 520nm | 1.0V | 1A | 三菱 | |
| 二极管安装座 | ||||
| 型号 | 安装孔径 | 螺纹类型 | 重量 | 材质 |
| SM05-TO18 | ∅5.6mm | SM05外螺纹 | 1.7g | 7075铝合金 |
| SM1-TO18 | SM1外螺纹 | 9.2g | ||
| SM05-TO5 | ∅9mm | SM05外螺纹 | 1.2g | |
| SM1-TO5 | SM1外螺纹 | 8.7g | ||

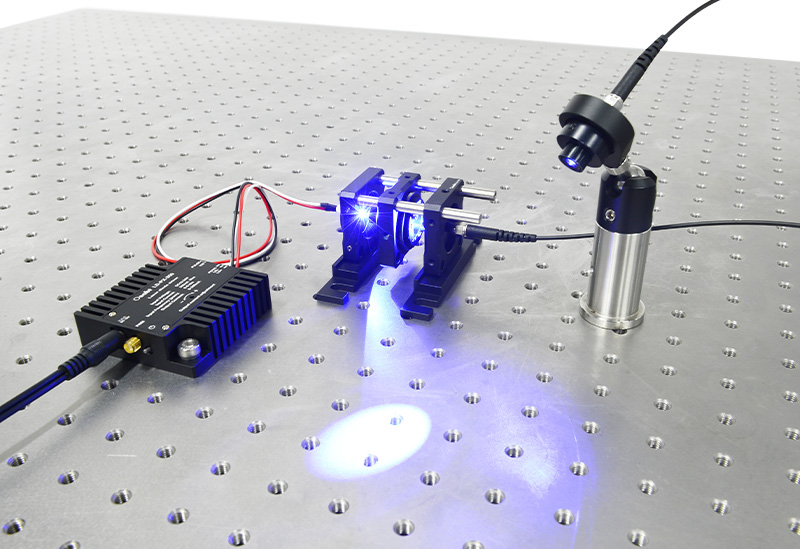

示意图
通用参数

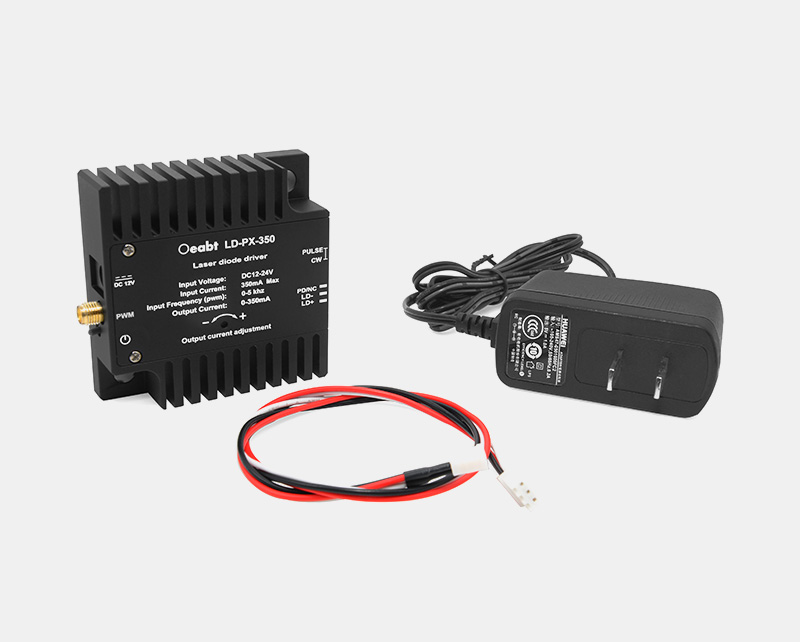

LD-P LD光源控制器
• 兼容2P、3P引脚的LD发光管；
• 输入电压12V~24V DC；
• 恒流式驱动，可通过外部PWM和电流调节旋钮方式调节；
• PWM输入频率最高5Khz，占空比0-100%；
• 输出频率最高 5Khz，占空比0-100%；
LD光源控制器是一款具有使用灵活方便、适用激光二级管规格范围广、控制度高等优点的LD驱动器。不但驱动和控制集于一体，而且控制器的输出接口可兼容2P、3P引脚的LD发光管使用，只需更换发光管即可实现不同光源的转换。在供电上使用采用12~24V宽电压输入，其规格输出电流可达3A。非常适合使用在高精度、稳定和需要使用不同光源场景的应用。
