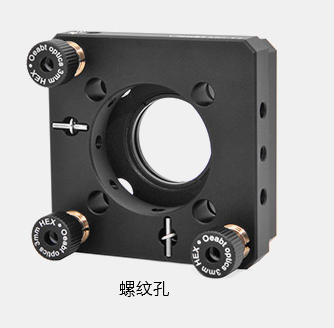

Oeabt 基座光学 MC-T1 Ø1/2英寸光学调整架
产品说明
• ±5°的俯仰角，±3 mm的线性移动；
• 兼容30 mm笼式系统；
• 可安装Ø1英寸或Ø25mm的光学元件；
• MC-S1可安装最小光学元件厚度3mm；
• MC-T1可安装最大光学元件厚度为3.1mm，较厚的光学元件可以通过我们的SM1系列透镜套筒安装；
• M4螺孔，用于安装接杆；
MC系列是安装反射镜或准直光源的理想选择，能够沿着30mm笼式系统的轴线实现精确的光束角度对准。调整架手动三轴调节器的微调，能够实现光学元件在笼式系统内精确的角度定位。
| 型号 | MC-S1 | MC-T1 |
| 规格 | 58.4*58.4*33.0mm | |
| 中心孔径 | 平滑孔Ø33.5mm | SM1内螺纹 |
| 调节范围 | 俯仰±5°,线性±3 mm | |
| 螺纹类型 | M4 | |
| 通孔间距 | Ø6.02mm,间距30*30mm | |
| 重量 | 123.6g | 125.0g |
| 材质 | 7075铝合金 | |
示意图
通用参数
MC-S1 30mm笼式调整镜架
• ±5°的俯仰角，±3mm的线性移动；
• 兼容30mm笼式系统；
• 可安装Ø1英寸或Ø25mm,最小光学元件厚度3mm的光学元件；
• M4螺孔，用于安装接杆；
MC-S1光学调整架具有光滑的限位安装孔，用于安装厚度至少为3mm的Ø1英寸光学元件，该光学元件通过顶部的尼龙顶丝固定。
