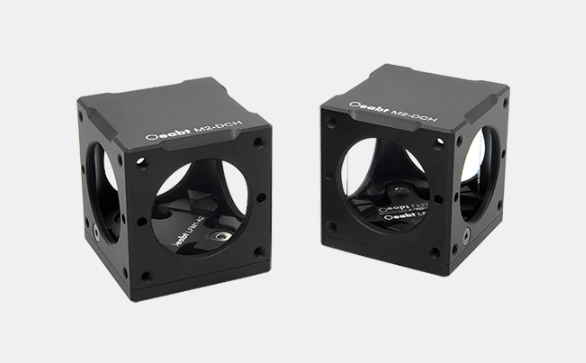

Oeabt 基座光学 M2-DCH 30mm矩形二向色片立方体

Oeabt    基座光学     M2-DCH    30mm矩形二向色片立方体

产品说明

• 安装最厚为3mm的矩形二向色滤光片或其它元件；

• SM1（1.035”-40）中心螺纹孔；

• 兼容30mm笼式系统；

• 兼容PCM-S系列Ø6mm支杆；

• 搭配立方体连接件,可将两个及以上的笼式立方连接；

二向色滤光片立方体可以通过内夹具安装最厚为3mm的矩形元件，比如二向色反射镜、分束镜、反射镜或偏振带通滤光片。相较于M2-W系列笼式立方体降低了笼式组件之间的距离，尺寸更为紧凑。

示意图

通用参数

M2-DCH 30mm笼式立方体

• 安装最厚为3mm的矩形二向色滤光片或其它元件；

• SM1（1.035”-40）中心螺纹孔；

• 兼容30mm笼式系统；

• 兼容PCM-S系列Ø6mm支杆；

• 搭配立方体连接件,可将两个及以上的笼式立方连接；

立方体底座包含一个LFM1-A2矩形内夹具，安装25-36mm宽、26mm高和3mm厚的矩形光学元件，比如二向色反射镜、分束镜、反射镜或偏振带通滤光片。夹持好矩形镜片后，利用2个柱头螺丝固定到底座上，而底座和立方体外壳则利用2处平头螺孔连接。
