zolix卓立汉光 OMUS38.1(-B) 不锈钢光学调整架

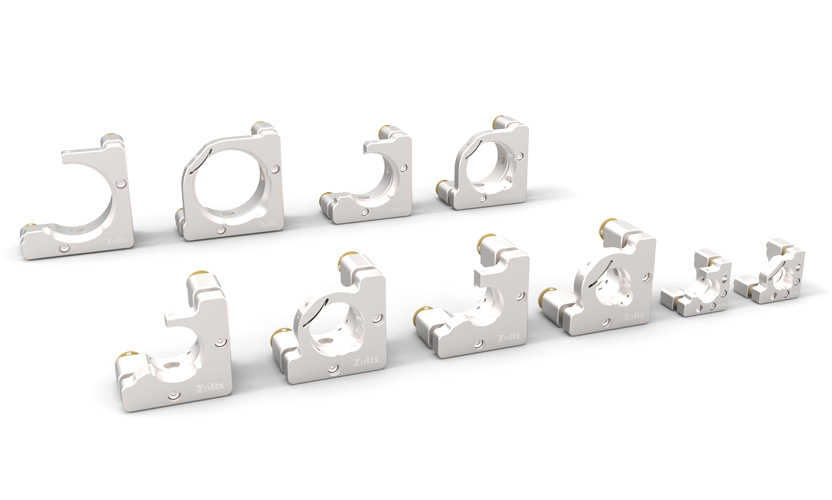

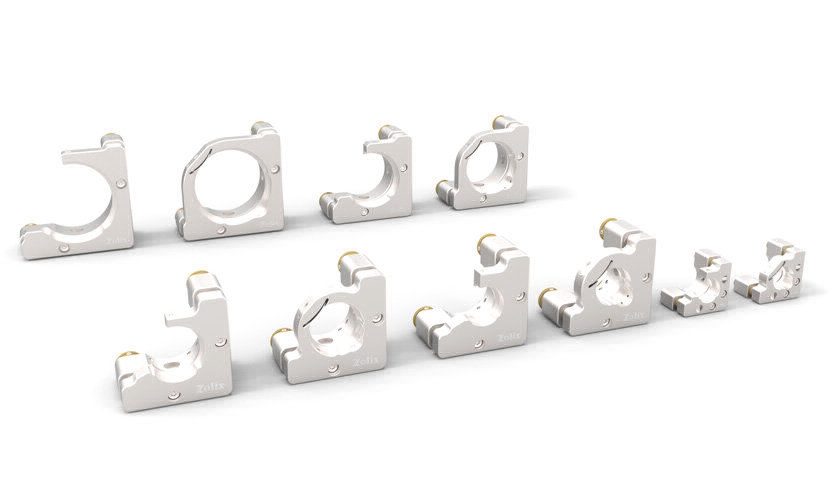

OMUS系列不锈钢光学调整架
OMUS系列不锈钢光学调整架是卓立汉光推出高端光学调整架，主要特点包括：
• 优质材料：整体采用304不锈钢材料，具有更好的刚性和稳定性，更换真空专用润滑脂以后，可用于真空环境；
• 结构先进：除12.7mm尺寸外均采用四拉簧设计，弹力分布更均匀；
• 精密调整：采用三个0.2mm螺距的精研螺纹副（除12.7镜架外）进行三维调节，螺纹副带独特的锁紧机构，有效提高稳定性及灵敏度；
• 特殊工艺：螺纹副接触面采用特殊材料和制造工艺，保证调整灵敏、耐用；
• 双重装卡镜片方式（限标准型）：特别设计了顶丝推动弹片压紧镜片的装卡方式，一定程度上可避免顶丝或硬性固定引起镜片变形，提高光路稳定性；如果您不想用弹片，可自行将弹片取出，顶丝卡紧镜片依然起作用；
• 双重锁紧机构：不仅螺纹副带锁紧机构（除12.7镜架外），前后板设计也有可锁紧的螺纹孔；
• 双重调整机构：螺纹副后端带内六角调整孔，可用标配调整手轮调整，也可以用内六角扳手调整，进一步放大旋转半径，提高调整灵敏度；
• 通用性强：固定板（后板）18mm厚（除12.7镜架外），稳定、可靠，通用安装孔，M4、M6螺丝均可安装。

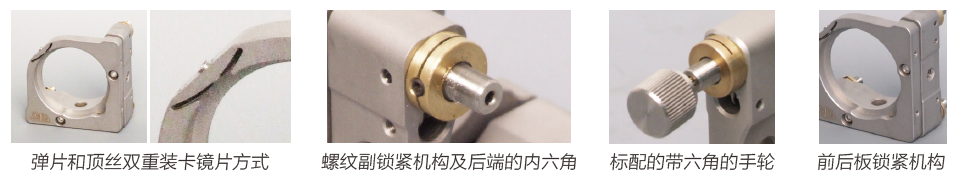

细节展示：
OMUS系列超不锈钢光学调整架选型表：
| 型号 | OMUS12.7(-B) | OMUS20(-B) | OMUS25.4(-B) | OMUS38.1(-B) | OMUS50.8(-B) |
| 装卡直径A(mm) | φ12.5/φ12.7 | φ20 | φ25/φ25.4 | φ38.1 | φ50/φ50.8 |
| 装卡厚度(mm) | 3~5 | ||||
| 调整角度(°) | ±3 | ||||
| 光轴(Z轴)行程(mm) | MAX6 | ||||
| 通光孔径B(mm) | 11 | 18 | 23.5 | 35 | 47 |
| 中心高度(mm) | 14 | 25 | 25 | 30 | 35 |
| 螺纹副旋转一周调整角度(°) | ≈0.56 | ≈0.32 | ≈0.32 | ≈0.25 | ≈0.2 |
| 主体材质及表面处理 | 不锈钢，喷砂钝化 | ||||
| 固定板厚度(mm) | 12 | 18 | 18 | 18 | 18 |
| 拉簧数量 | 2 | 4 | |||
| 是否带锁紧 | 是 | 是，双重锁紧 | |||
| 安装孔 | M4 | M6,φ8沉孔 | |||
| 自重(g) | 60(60) | 250(240) | 240(230) | 310(290) | 360(330) |
