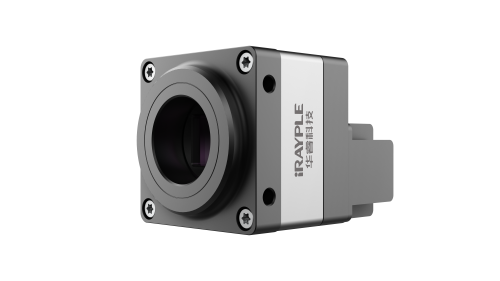

IRAYPLE 大华华睿 A9B57CX703 面阵工业相机

IRAYPLE  大华华睿  A9B57CX703  面阵工业相机

● CoaxPress使用CXP-6，理论带宽2 x 6.25Gbps

● 支持外部触发/自由运行等多种触发模式

● 支持分块 FFC 等 ISP 功能

● 支持多种图像数据格式输出、ROI等功能

● 支持PoCXP供电和DC 24V外部供电

● 兼容CoaXPress协议和GenICam标准

● 符合CE、FCC、KC、RoHS认证

基本参数

• 传感器

  GMAX0505

• 传感器类型

  1.1" CMOS

• 快门类型

  Global

• 分辨率

  5120 × 5120

• 帧率

  41.8 fps

• 位深

  12 bit

• 黑白/彩色

  彩色

• 像元

  2.5 μm × 2.5 μm

图像参数

• 像素

  25 MP

• 信噪比

  36 dB

• 动态范围

  63 dB

• 图像格式

  BayerGB8/10/12

• ROI

  支持

• X翻转

  支持

• Y翻转

  支持

• 增益

  模拟增益: 1× ～ 2×，数字增益: 1× ～ 100×

• 白平衡

  支持

• 快门曝光

  25 μS ～ 5 S

• 图像采集模式

  软件触发/硬件触发/自由运行

• SPC

  支持

性能参数

• 配置通道

  支持 2 组用户自定义配置保存

接口参数

• 接口

  CXP-6

• GPIO接口

  6 芯 Hirose 接口；1 路光耦隔离输入，1 路光耦隔离输出，1 路非隔离双向可配置输入输出

• 镜头接口

  C-mount

电源参数

• 供电方式

  通过 6 芯 Hirose 接口直流供电，供电电压 DC24V，支持 PoCXP

• 功耗

  24V ≈ 7.3W

结构参数

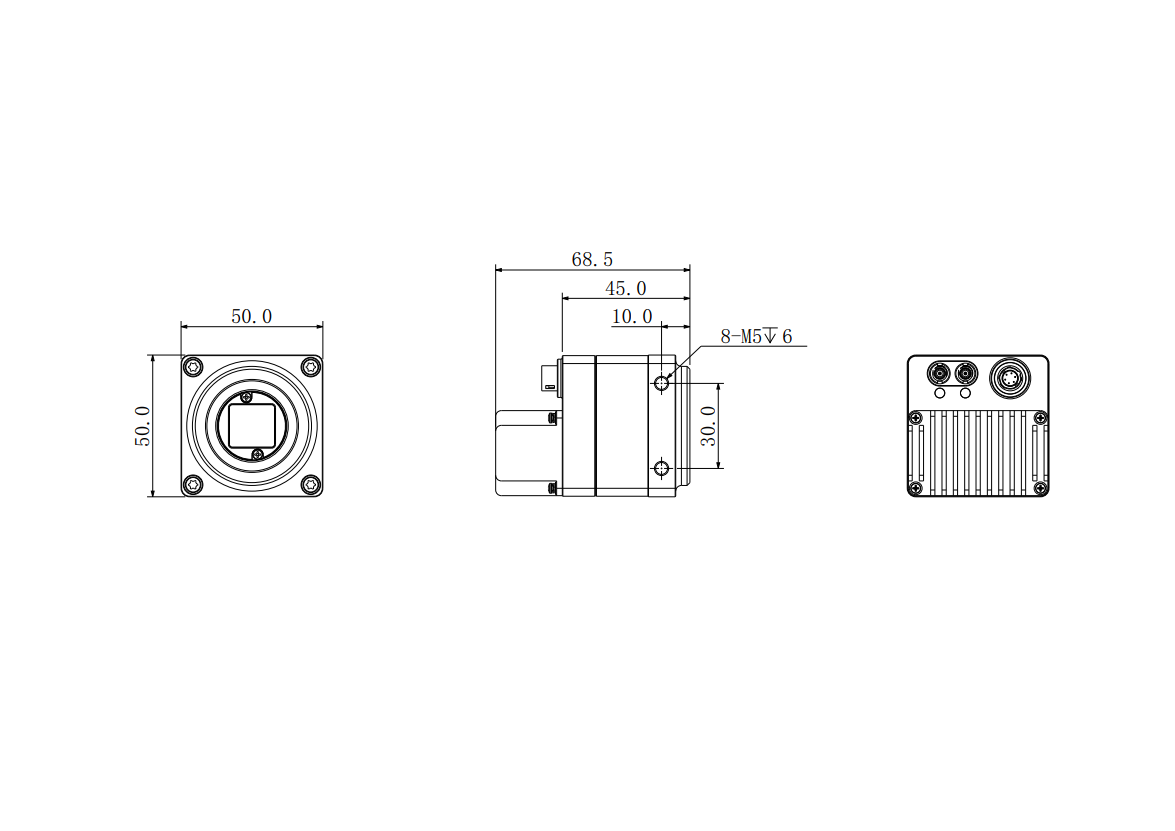

• 产品尺寸

  50 mm × 50 mm × 45 mm (不含后壳接口)

• 净重

  240 g

环境参数

• 储存温度

  -30℃ ～ 80℃

• 工作温度

  -30℃ ～ 40℃
