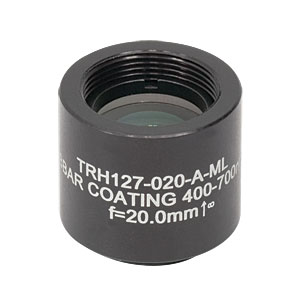

Thorlabs索雷博 TRH127-020-A-ML Hastings消色差三胶合透镜

Thorlabs索雷博    TRH127-020-A-ML  Hastings消色差三胶合透镜

特性

• 已安装和未安装的Hastings消色差三胶合透镜
  • 未安装版本：Ø1/4英寸、Ø1/2英寸或Ø1英寸
  • 已安装版本：安装在SM05或SM1螺纹外壳内
• 镀有400 - 700 nm波长范围的增透膜(R_avg 小于0.5%)
• 出色的像差补偿特性

Thorlabs的Hastings三胶合透镜则具有无穷共轭比，十分适用于对准直光束的聚焦和成像放大。消色差三胶合透镜消色差三胶合透镜是用于校正所有初级像差的最简单透镜。这些三胶合透镜是由两片高折射率透镜之间胶合一片低折射率透镜而成的（请参看表G1.1和G2.1），能够将色差降到最小，具有出色的轴上和离轴性能。如需具有有限的共轭比，并且成像时放大率为1:1，请查看Steinheil三胶合透镜。

我们的Hastings三胶合透镜分为已安装和未安装版本。未安装版本有Ø1/4英寸、Ø1/2英寸或Ø1英寸三种尺寸。已安装的Ø1/2英寸和Ø1英寸三胶合透镜分别有SM05(0.535英寸-40)和SM1(1.035英寸-40)螺纹，并刻有产品型号，镀膜范围和焦距。

Click to Enlarge
图1.1 图为增透镀膜反射百分比与波长关系的理论曲线。阴影区域为增透镀膜的优化区域。这个区域外的性能不予保证。

• 反射率针对增透膜范围。
• 损伤阈值受增透膜影响。更多信息请查看损伤阈值标签。

Hastings消色差三胶合透镜，可见光，已安装：无穷共轭比

Table G2.1  Specifications
Item#	Thread	Lens Diameter	fa	WD1a	Graphsb	Materials (Outer/Inner)	Refractive Indexc (Outer/Inner)	R1a,d	R2a,e	La,f	Reference Drawing
TRH127-020-A-ML	SM05 (0.535"-40)	1/2" (12.7 mm)	20.0 mm	14.4 mm		N-SF5 / N-K5	1.67 / 1.52	14.9 mm	8.3 mm	16.5 mm
TRH254-040-A-ML	SM1 (1.035"-40)	1" (25.4 mm)	40.0 mm	31.1 mm		N-F2 / N-K5	1.62 / 1.52	30.2 mm	14.2 mm	26.2 mm

•  点击参考制图列中的按钮可查看相应的定义。
•  点击 查看透镜的透过率和焦距便宜曲线与数据。
• 针对633 nm。
• R₁ = R₄
• R₂ = R₃
• 透镜厚度的详细信息，请查看上面相应的未安装透镜。
