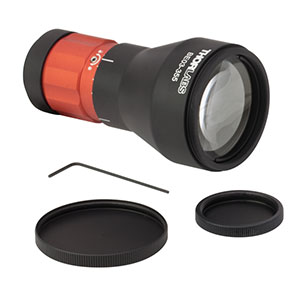

Thorlabs索雷博 BE03-355 扩束器
| Item # Prefix | BE02 | BE03 | BE05 | BE10 | BE20 |
|---|---|---|---|---|---|
| Expansion | 2X | 3X | 5X | 10X | 20X |
| Max Input Beam Diametera | 9.7 mm | 10.6 mm | 7.0 mm | 3.5 mm | 2.2 mm |
| Diffraction-Limited Input Beam Diametera,b | 8.5 mm | 9.0 mm | 4.3 mm | 2.8 mm | 2.0 mm |
| Closest Focusing Distancec | ±1.2 m | ±2.5 m | ±2.0 m | ±4.0 m | ±16 m |
| Input Thread | Internal: SM05 (0.535"-40) External: SM1 (1.035"-40) | ||||
| Output Thread | External SM1 (1.035"-40) | External M43 x 0.5d | External SM2 (2.035"-40) | ||
| Surface Quality | 10-5 Scratch-Dig | ||||
| Housing Dimensions | |||||
| Input Housing Diameter | 30.5 mm (1.20")e | ||||
| Output Housing Diameter | 30.5 mm (1.20")e | 45.0 mm (1.77") | 55.9 mm (2.20")f | ||
| Housing Length | 52.0 mm (2.05") | 85.5 mm (3.37") | 135.0 mm (5.31") | 267.0 mm (10.51") | |
| Mounting Optionsg | SM1RC(/M), SM1TC, CP36, SM2A21 | SM1RC(/M), SM1TC, CP36, SM2A21, SM2A30 | SM2RC(/M), SM2TC, LCP36 | ||
- 对于准直光束而言。
- 在633 nm时，输出峰谷波前误差(WFE)小于λ/4时的最大输入光束直径。
- SM2A30螺纹转接件可将这些扩束器与我们的SM2螺纹透镜套管和60 mm笼式系统集成。
- 这和SM1螺纹透镜套管外径相同。请在下方查看推荐的安装选项。
- 20X扩束器应该使用外壳上的Ø2.20英寸部分安装，而不能用Ø1.20英寸部分安装。
- 此行的安装选项在下方有详细描述。使用我们的螺纹转接件可以将扩束器与各种螺纹组件集成。
| AR Coating Specifications | |||||
|---|---|---|---|---|---|
| Item # Suffix | -UVB | -266 | -355 | -532 | -1064 |
| Typical Transmission | >93% @ 248 nm >95% @ 266 nm >94% @ 355 nm | >98% @ 266 nm | >97% @ 355 nm | >98% @ 532 nm | >98% @ 1064 nm |
| AR Coating Type | 240 - 360 nm Broadband | 266 nm V-Coat | 355 nm V-Coat | 532 nm V-Coat | 1064 nm V-Coat |
| Max Reflectance | < 1.5% (240 - 360 nm) | < 0.7% (248 - 287 nm) < 0.2% (256 - 275 nm) | < 0.7% (325 - 380 nm) < 0.2% (335 - 362 nm) | < 0.7% (488 - 580 nm) < 0.2% (503 - 553 nm) | < 0.7% (960 - 1160 nm) < 0.2% (1000 - 1100 nm) |
| Average Reflectance | - | < 0.2% (252 - 281 nm) | < 0.2% (330 - 370 nm) | < 0.2% (495 - 570 nm) | < 0.2% (980 - 1130 nm) |
| Damage Thresholda | 5.0 J/cm² (355 nm, 10 ns Pulse, 20 Hz, Ø0.342 mm) | 5.0 J/cm² (266 nm, 10 ns Pulse, 10 Hz, Ø0.127 mm) | 10.0 J/cm² (355 nm, 10 ns Pulse, 10 Hz, Ø0.406 mm) | 15.0 J/cm² (532 nm, 10 ns Pulse, 20 Hz, Ø0.213 mm) | 20.0 J/cm² (1064 nm, 10 ns Pulse, 20 Hz, Ø0.395 mm) |
- 扩束器可接受的最大功率由增透膜的损伤阈值限制。
紫外熔融石英扩束器中的透镜镀有五种增透膜中的一种，扩束器中的每个光学元件两面都镀有增透膜，能将空气和玻璃界面处的反射降到最低。图3.1 - 3.5显示了每个表面的反射率在扩展波长范围上反射率随波长变化的关系。蓝色阴影区域表示镀膜规定的工作范围；区域外的性能无法保证。
点击放大
Click Here for Raw Data
图3.1 -UVB UVFS扩束器中光学元件每个镀增透膜表面的反射率。蓝色阴影区域表示RMax < 1.5%的工作范围。该区域以外的性能仅供参考，无法保证。
点击放大
Click Here for Raw Data
图3.2 -266 UVFS扩束器中光学元件每个镀增透膜表面的反射率。蓝色阴影区域表示RMax < 0.7%的工作范围。该区域以外的性能仅供参考，无法保证。
点击放大
Click Here for Raw Data
图3.3 -355 UVFS扩束器中光学元件每个镀增透膜表面的反射率。蓝色阴影区域表示RMax < 0.7%的工作范围。该区域以外的性能仅供参考，无法保证。
点击放大
Click Here for Raw Data
图3.4 -532 UVFS扩束器中光学元件每个镀增透膜表面的反射率。蓝色阴影区域表示RMax < 0.7%的工作范围。该区域以外的性能仅供参考，无法保证。
点击放大
Click Here for Raw Data
图3.5 -1064 UVFS扩束器中光学元件每个镀增透膜表面的反射率。蓝色阴影区域表示RMax < 0.7%的工作范围。该区域以外的性能仅供参考，无法保证。
