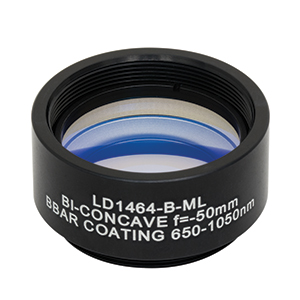

Thorlabs索雷博 LD1464-B-ML 双凹透镜
特性
- 材料：N-BK7
- 增透膜范围：650 - 1050 nm
- 焦距可选-50.0 mm至-100.0 mm
- 安装在兼容SM螺纹的透镜外壳中
- 球面不规则度：λ/4
Thorlabs提供由N-BK7基底材料制成的双凹透镜。N-BK7是用于高质量光学元件的最常见的光学玻璃之一。通常在紫外熔融石英的额外优点（即，深入紫外波段的良好透过率，和更低的热膨胀系数）不是必需时选用它。因为N-SF11的阿贝数（25.76）低于N-BK7的阿贝数（64.17），因此由N-SF11制成的透镜会展示出比N-BK7材料更高的色散。
这些Ø1/2英寸和Ø1英寸透镜分别安装在兼容SM05-(0.535"-40)和SM1-(1.035"-40)螺纹的安装座中，从而兼容我们的SM螺纹透镜套管系列产品。
虽然本页出售镀B膜的透镜，但是这些透镜还可选择未镀膜或镀有A或C增透膜的版本。这些页面的链接可在表1.2中找到。详细的镀膜曲线信息请看曲线标签。这些透镜还可选择未安装的版本。
双凹透镜具有负焦距，最适合用于发散一束会聚光束。类似于平凹透镜，双凹透镜可将准直光束发散到一个虚焦点，像伽利略型扩束器中一样。
我们提供包含由N-BK7制造的双凹透镜的透镜套件。
| Table 1.2 N-BK7 and N-SF11 Bi-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
| Table 1.1 N-BK7 Bi-Concave Lenses | |
|---|---|
| Lens Shape | Bi-Concave |
| Material | N-BK7a |
| AR Coating Wavelength Rangeb | 650 - 1050 nm |
| Design Wavelength | 633 nm |
| Index of Refraction (at Design Wavelength) | 1.515 |
| Surface Quality | 40-20 Scratch-Dig |
| Spherical Surf ace Powerc (Concave Side) | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/4 |
| Damage Thresholdsd | 7.5 J/cm2 (810 nm, 10 ns, 10 Hz, Ø0.144 mm) |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Centration | ≤3 arcmin |
| Clear Aperture | Ø1/2" Lenses: >Ø11.0 mm Ø1" Lenses: >Ø22.86 mm |
| Focal Length Tolerance | ±1% |
- 点击链接查看关于基底的详细规格。
- 镀膜也可以定制。关于报价请联系我们的技术支持。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
- 受到增透膜限制。
Click to Enlarge
Click Here for Raw Data
上图为N-BK7(符合RoHS标准的BK7)的透过率曲线。显示了10 mm厚，未镀膜样品的总透过率，包括表面反射。
Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示可实现最佳性能的650 - 1050 nm指定波长范围。
| N-BK7 and N-SF11 Bi-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
本页面出售的透镜可镀宽带增透膜，它们的反射率曲线如下图所示。
这些高性能多层增透膜在指定波长范围内的平均反射率小于0.5%(每个面)，并且在入射角(AOI)为0°-30°的范围内可实现优异性能(0.5 NA)。下图曲线显示了这些标准镀膜的反射性能作为波长的函数曲线图。宽带膜具有0.25%的典型吸收值，这一点未显示在反射率曲线中。
