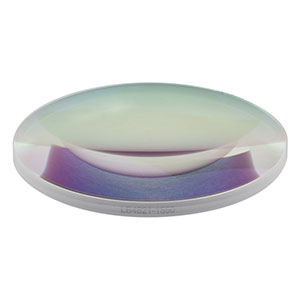

Thorlabs索雷博 LB4821-1550 紫外熔融石英双凸球面透镜
特性
- 五种不同直径：Ø5 mm、Ø6 mm、Ø1/2英寸、Ø1英寸和Ø2英寸
- V形增透膜：在1550 nm处的反射率小于0.25%
- 由紫外级熔融石英制成
- 焦距：10.0 - 1003.5 mm
这些紫外级熔融石英双凸透镜两面都镀有用于1550 nm的V形增透膜。紫外级熔融石英在深紫外波长范围具有高透射率，同时在激光诱导下几乎没有荧光发射(用193 nm测试过)，因此非常适用于从紫外到近红外的应用。此外，紫外级熔融石英比N-BK7具有更好的均匀性和更低的热膨胀系数。
双凸透镜常用于众多有限共轭成像应用中。两个表面都是球面，并且具有相同的曲率半径，在物距和像距相等或者近似相等的情况下，能够使像差最小。作为参考，如果共轭比(物距：像距)在5:1和1:5之间，双凸透镜可以最大限度地减少像差。在这个范围之外，通常倾向于选择平凸透镜。
V形膜：
Thorlabs V形膜是多层的介质膜，可在窄波长范围内实现< 0.25%的反射率。反射率最低的两侧，反射率急剧上升，呈现出"V"形反射率曲线(请看曲线图标签中的性能曲线)。因为未镀膜基底每个表面反射大约4%的入射光，所以镀V形增透膜可提高透过率，这在弱光应用中特别重要，而且能防止和多次反射相关的不利的效应(比如重影)。与宽带增透膜相比，V形介质膜能在更窄的带宽和入射角范围内实现更低的反射率。
Thorlabs提供的这些双凸透镜的尺寸范围从Ø5 mm到Ø2英寸。每个尺寸兼容Thorlabs多种透镜安装座。
| Common Specifications | ||
|---|---|---|
| Lens Shape | Convex / Convex | |
| Substrate Material | UV-Grade Fused Silicaa | |
| AR Coating Range | 1550 nm | |
| Reflectance at 1550 nm (AOI = 0°)b | R < 0.25% | |
| Diameters Available | Ø5 mm, Ø6 mm, Ø1/2", Ø1", or Ø2" | |
| Diameter Tolerance | +0.0 mm / -0.1 mm | |
| Thickness Tolerance | ±0.1 mm | |
| Clear Aperture | >90% of Diameter | |
| Design Wavelength | 587.6 nm | |
| Index of Refraction | 1.458 @ 587.6 nm | |
| Surface Quality | 20-10 Scratch-Dig | |
| Spherical Surface Powerd | ≤3λ/2c | |
| Surface Irregularity (Peak to Valley) | ≤λ/4c | |
| Centration | ≤3 arcmin | |
| Focal Length Tolerance | ±1% | |
| Pulsed Damage Thresholde | 10 J/cm2 (1542 nm, 10 ns, 10 Hz, Ø0.124 mm) | |
- 点击链接获取基底的详细规格。
- 每个表面。
- λ为633 nm时。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
- 详情请参考损伤阈值标签。
下方是紫外熔融石英的透过率曲线图。显示的总透过率针对的是10 mm厚、未镀膜的样品，包含表面反射。
对于需要在更大入射角使用的光学元件，请考虑订购针对45°入射角优化的定制镀膜；这些镀膜推荐用于从25°至52°的入射角。
*紫外熔融石英双凸透镜还有未镀膜或镀-UV(245 - 400 nm)、-A(350 - 700 nm)、-AB(400 - 1100 nm)、-B(650 - 1050 nm)、-C(1050 - 1700 nm)、-532或-YAG (532 / 1064 nm)或-1064 (1064 nm) AR膜的版本。
Click to EnlargeClick Here for Raw Data
图为入射光垂直入射到10 mm厚未镀膜紫外级熔融石英样品的透过率曲线。请注意，这是实际测量的透过率结果，包含了表面反射。
V-Coating:
V形膜是一种多层增透介质薄膜，能够在很窄的波段实现很低的反射率。反射率最低的两侧，反射率急剧上升，呈现出"V"形，如下面的性能图所示。Thorlabs V形膜在镀膜波长下每个表面的最小反射率低于0.25%，适用于0°到20°的入射角(AOI)。相比宽带增透膜，在指定AOI下使用时，V形介质膜能在更窄的波长范围内达到更低的反射率。
1550 nm V形膜反射率(AOI: 6°)
右图是阴影区域的放大图：
Click to Enlarge
Click to Enlarge
