IRAYPLE 大华华睿 GCL-5F20 采集卡

IRAYPLE  大华华睿  GCL-5F20  采集卡

● 支持POCL功能

● 支持20~85MHZ像素时钟

● 支持Dual Base/Medium/Full/80-Bit

● 支持多路IO接口

● 支持Camera Link 2.0协议

● 符合GenIcam协议标准

接口参数

• 接口传输速率

  6.8 Gbps(850 MB/s)

• 接头

  SDR×2

• IO接口

  10路IO：2路差分输入(兼容单端)，4路隔离的数字输入（DIN），4路隔离的数字输出（DOUT）

• 连接器

  26芯3排高密度Sub-D母座连接器

基本参数

• 类型

  CamerLink采集卡

• 型号

  GCL-5F20

• 协议标准

  Camera Link 2.0

• 支持的像素格式

  Mono 8/10/12 Bayer 8/10/12 RGB 8

• 传输模式

  Base/Medium/Full/80bit

• 像素时钟

  20MHz~85MHz

• TAP数

  1/2/3/4/8/10tap

• 板载内存

  1GB

• 支持相机类型

  Camera Link接口工业相机

• 支持相机数量

  2个（Base）；1个 80-bit、Full、Medium

软件

• 配套软件

  Mvviewer

• 操作系统

  Windows 7/8/10 64 bit

电源

• 供电方式

  PCIe供电/ATX 6pin 接插件

• 功耗

  8W (不含POCL)

结构参数

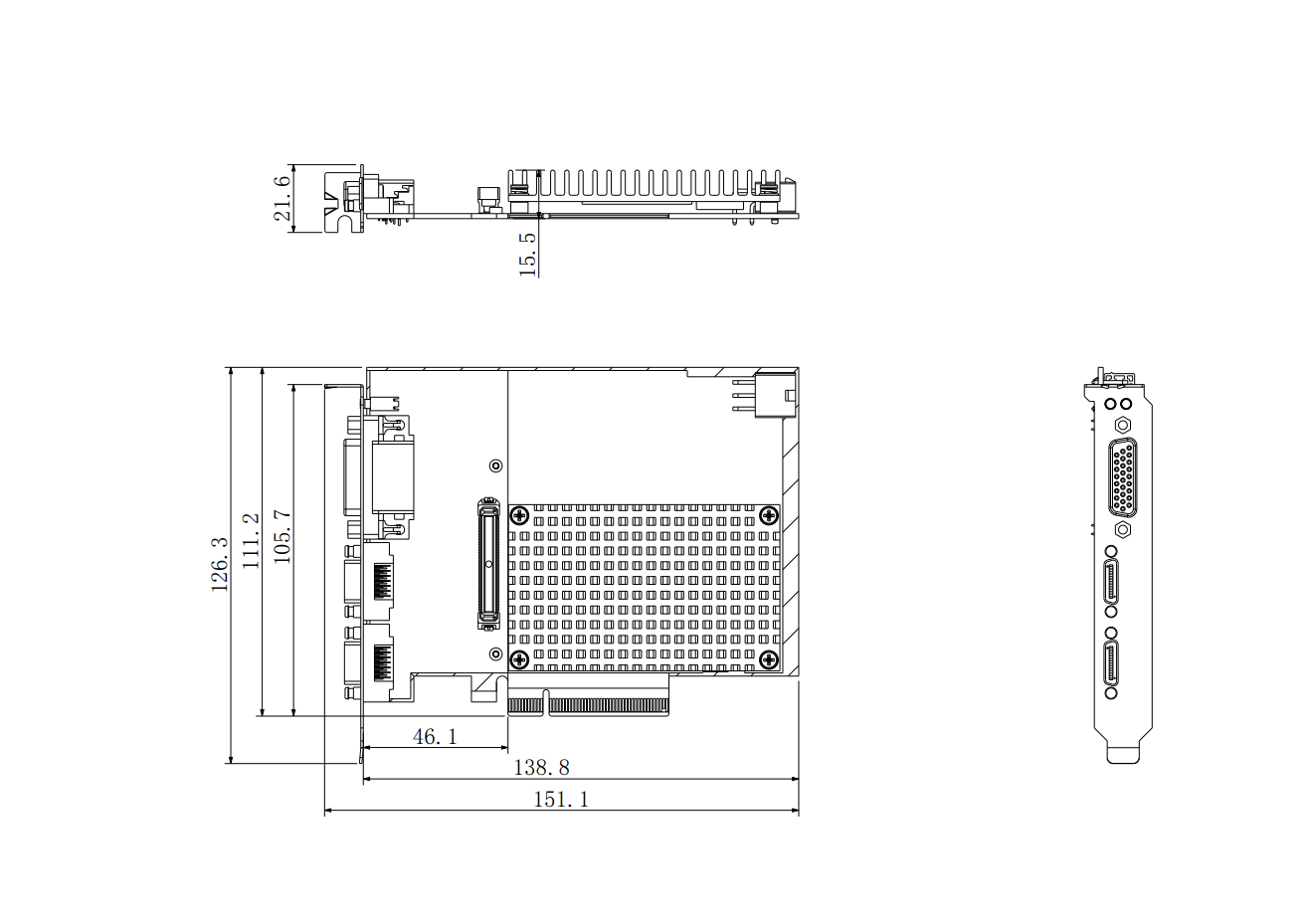

• 产品尺寸

  151.6mm×126.3mm×21.6mm

• 净重

  175.1g

主机接口

• 总线接口

  PCIe Gen2 X8

• 总线速率

  5GT/s（PCIe 2.0）

• 总线传输带宽

  1780MB/s(峰值带宽)， 1650 MB/s（持续带宽）

环境参数

• 工作温度

  0~50℃

• 储存温度

  -20~70℃

• 工作湿度

  10% ~ 90%RH 无冷凝

• 储存湿度

  10% ~ 90%RH 无冷凝
