Oeabt 基座光学 TSX-5 五轴位移平台
产品说明
• 结构紧凑，台面尺寸56.8*42.9mm；
• 载物台高度27.3mm；
• 五轴调节：俯仰调节±3.5°，偏转调节±5°，线性平移3mm；
• 顶部平台多安装孔；

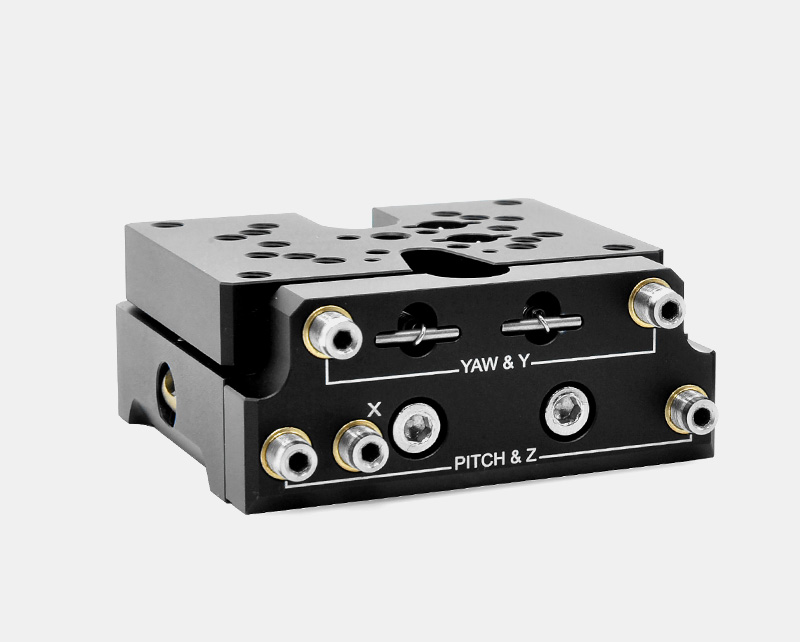

TSX-5位移台上有5个0.25mm螺距的驱动器，五轴调节：俯仰调节±3.5°，偏转调节±5°，线性平移(X、Y和Z轴)3mm。其中，两个驱动器一起控制偏转和Y轴，两个驱动器一起控制俯仰和Z轴，还有一个驱动器控制X轴位置。利用附带2mm手拧扳手调节。
| 型号 | TSX-5 |
| 规格 | 59.9*58.9*27.3mm |
| 调节范围 | 俯仰调节±3.5°,偏转调节±5°,X、Y和Z轴线性平移3mm |
| 螺纹类型 | 18处M4螺孔,4处M3螺孔,1处M4沉头孔,2处U型槽孔 |
| 重量 | 203.4g |
| 材质 | 7075铝合金 |
| X | 300 µm/转 |
| Y | 300 µm/转 |
| Z | 300 µm/转 |
| 仰俯±3.5° | 12.3mrad/转 （毫弧度/转） |
| 偏转±5° | 17.6 mrad/转 （毫弧度/转） |

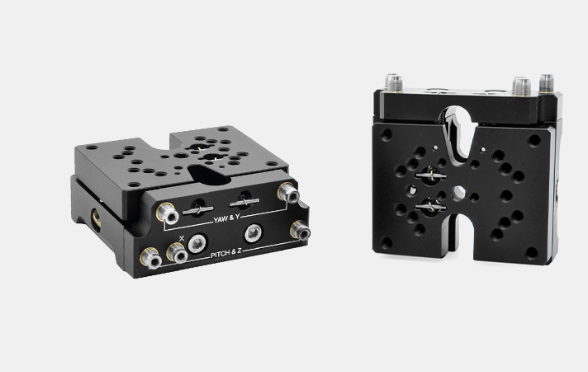

示意图
通用参数
TSX-5 五轴位移平台
• 结构紧凑，台面尺寸56.8*42.9mm；
• 载物台高度27.3mm；
• 五轴调节：俯仰调节±3.5°，偏转调节±5°，线性平移3mm；
• 顶部平台多安装孔；

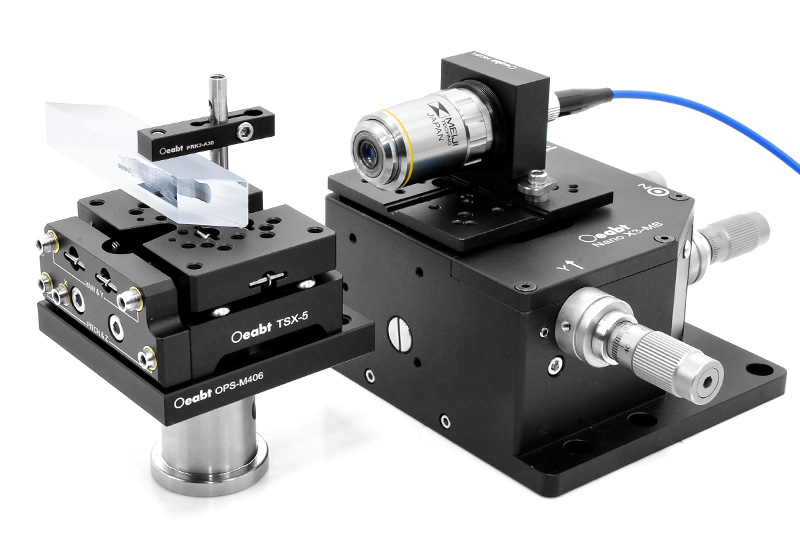

TSX-5位移台可以调节顶部平台的俯仰、偏转以及X、Y和Z轴位置。顶部平台有18处M4螺纹孔、1处M4沉头孔、4处M3螺纹孔，这些孔使得位移台能用于许多不同的应用中。比如用于将调Q开关、光学元件安装座和其它光机械组件安装在平台以及压臂上。与三轴挠性位移台一起使用，用于光纤耦合。
