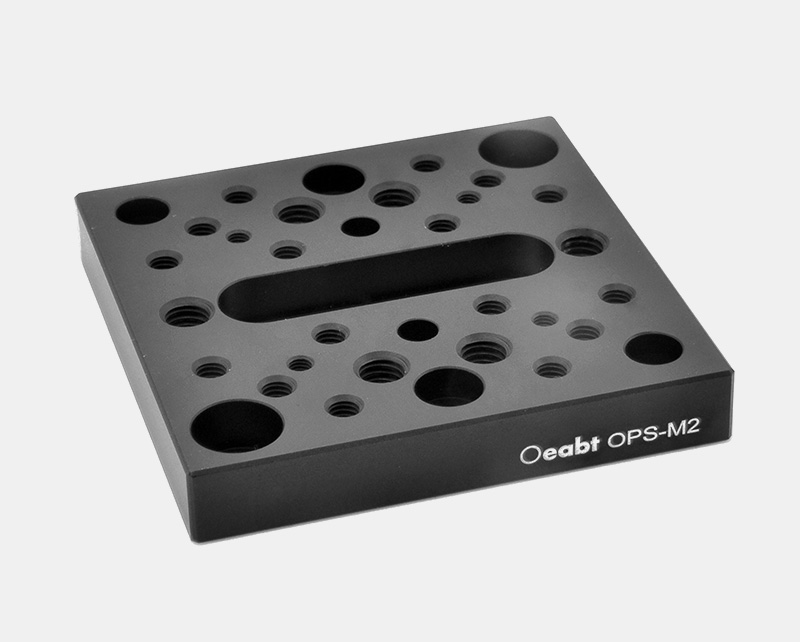

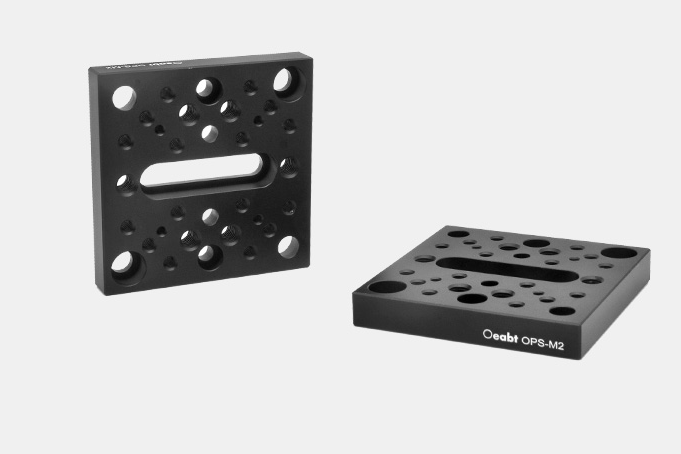

Oeabt 基座光学 OPS-M2 通用底板
产品说明
• 通用底板提供在任何水平/垂直方向的光学平台或面包板提供安装孔；
• 工作台面M3/M4/M6/凹槽多螺纹安装孔阵列，允许在各个方位安装组件；
• 增加了光机械装置的灵活性，安装各种组件或平台；
• 板上埋头孔槽允许旋转和平移；

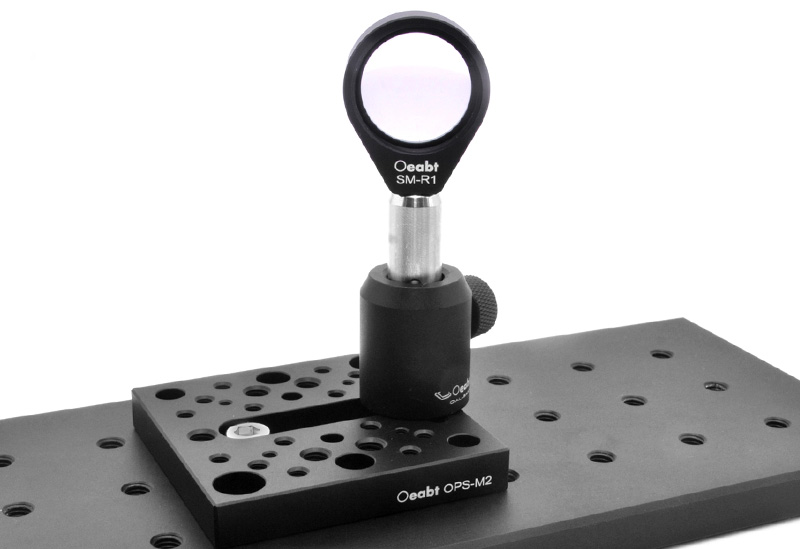

通用型底板底座具有几乎适用于所有光学平台和面包板螺纹孔排列的安装孔，可以灵活装配光学设备。提供在任何方向垂直光学平台或面包板提供安装孔，增加了光学装置的灵活性。
| 通用型底板底座 | |
| 型号 | OPS-M2 |
| 规格 | 65.0*65.0*10.1mm |
| 螺纹类型 | 沉头孔:M4*2处;M6*2处 |
| 螺纹孔:M6*6处;M4*16处;M3*4处 | |
| 沉头凹槽:41.8*10.3mm | |
| 重量 | 84.1g |
| 材质 | 7075铝合金 |
示意图
通用参数
OPS-M2 通用底板
• 通用底板提供在任何水平/垂直方向的光学平台或面包板提供安装孔；
• 工作台面M3/M4/M6/凹槽多螺纹安装孔阵列，允许在各个方位安装组件；
• 增加了光机械装置的灵活性，安装各种组件或平台；
• 板上埋头孔槽允许旋转和平移；
通用型底板底座具有几乎适用于所有光学平台和面包板螺纹孔排列的安装孔，这种自由度方便用户以宽方位阵列安装各种组件或平台。底板长埋头孔槽位于中间位置，使底板可360°旋转并在光学平台上进行粗略平移。
