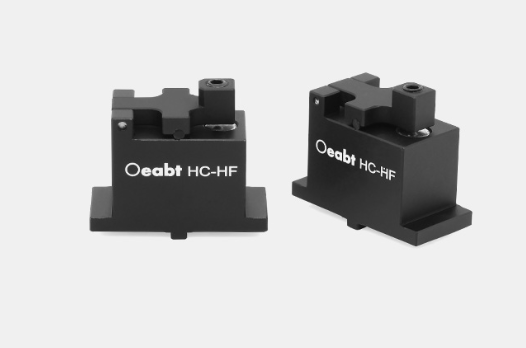

Oeabt 基座光学 HC-HF 祼光纤夹具
产品说明
• V形凹槽设计，用于夹持Ø150-Ø341µm的裸光纤；
• 通过磁铁固定夹臂；
• 兼容Nano系列挠性位移台和OPS-3XAM光纤耦合板；
• 底部M4螺孔可安装接杆;

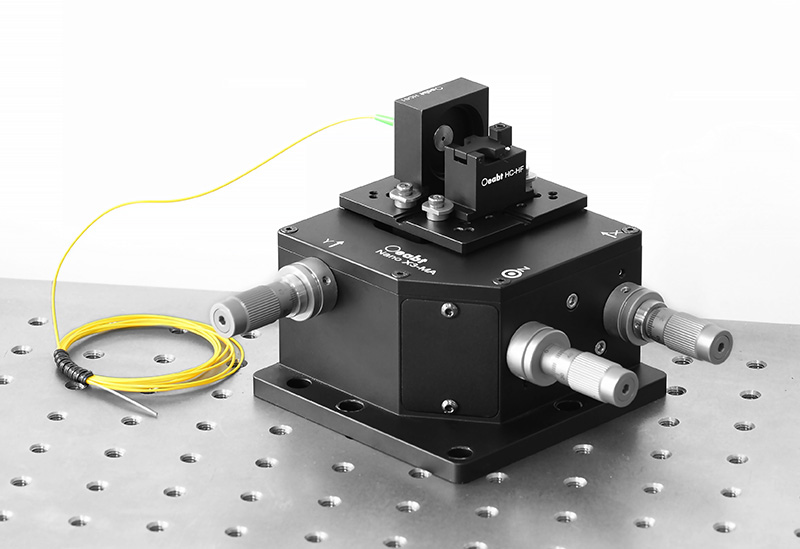

光纤压块安装座上的V形槽和橡胶垫设计用于无损压紧在单模或多模光纤上。兼容夹持Ø150-Ø341µm的玻璃或塑料光纤。将其集成到Nano系列挠性位移台或OPS-3XAM光纤耦合板上。
| 型号 | HC-HF |
| 规格 | 32.0*15.0*27.8mm |
| 夹持直径 | ∅150-341μm |
| 螺纹类型 | 2处M4 |
| 重量 | 21.5g |
| 材质 | 7075铝合金+磁块 |
示意图
通用参数

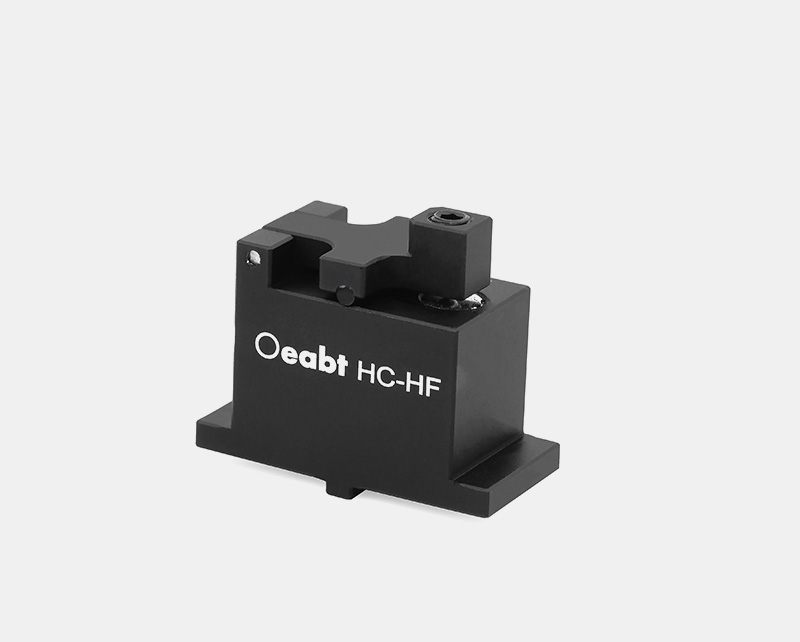

HC-HF 祼光纤夹具
• V形凹槽设计，用于夹持Ø150-Ø341µm的裸光纤；
• 通过磁铁固定夹臂；
• 兼容Nano系列挠性位移台和OPS-3XAM光纤耦合板；
• 底部M4螺孔可安装接杆;
通过底部的M4螺孔，光纤压块可兼容Oeabt多系列的Ø12mm接杆，可集成到光学面包板或光学平台装配中。
